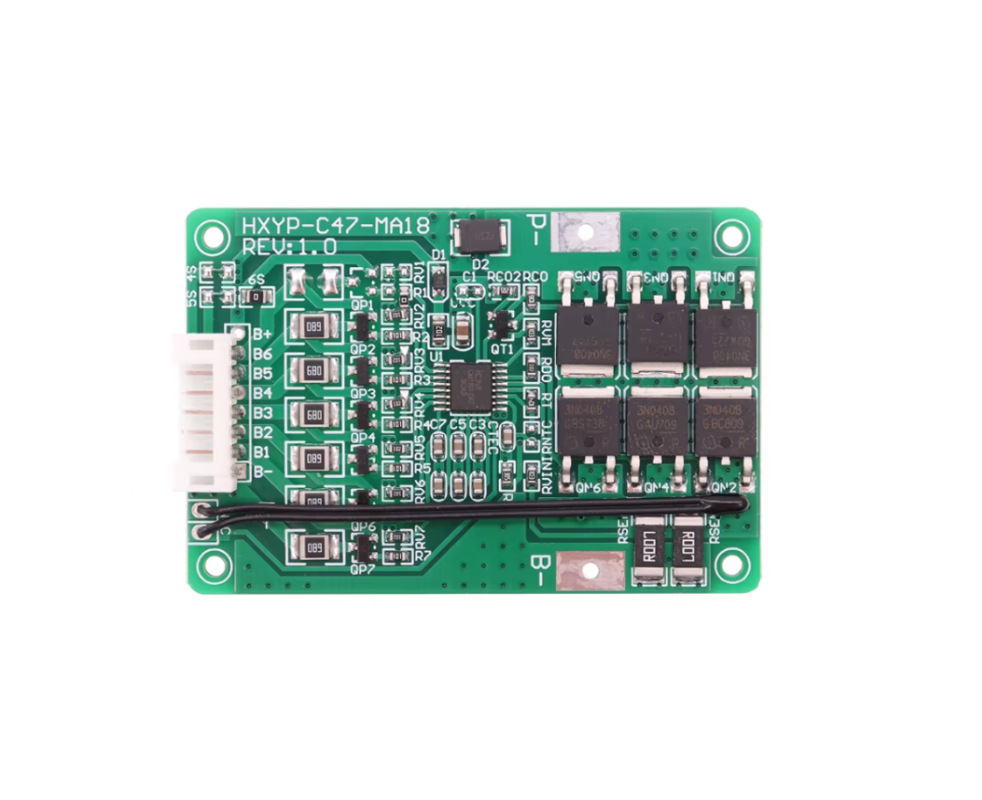

MODULO BMS 6S CON BALANCEADOR PARA BATERÍAS LI-ION

Corriente continua de descarga: 18 A

Limitación de corriente de protección de descarga: 26 A

Voltaje de carga: 25.2 V

Corriente de carga continua: 12 A

Limitación de corriente de protección de carga: 14 A

Voltaje de sobrecarga: 4.25 V ± 0.025 V (por celda)

Voltaje de liberación de sobrecarga: 4.15 V ± 0.05 V (por celda)

Voltaje de sobredescarga:

2.7 V ± 0.08 V (por celda)

3.0 V ± 0.1 V (valor alternativo para una sola ruta)

Protección contra sobretemperatura: -10 °C a 70 °C

Corriente de balanceo (balance): 56 mA

Tipo de batería aplicable: Celdas de ion de litio de 3.7 V (nominal)

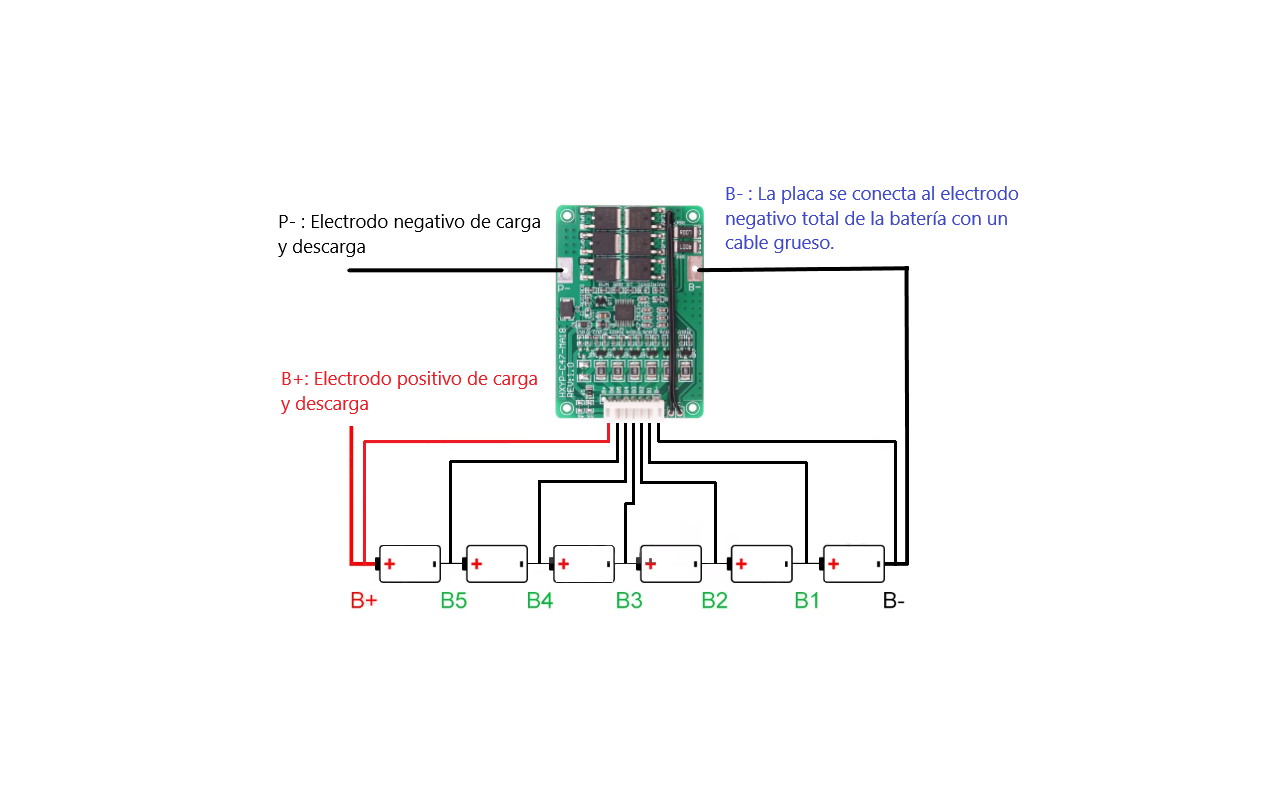

Advertencias importantes: Conecta los cables estrictamente de acuerdo con el diagrama de conexión. Durante el montaje, primero verifica el voltaje de cada batería individual para asegurarte de que esté dentro del rango de voltaje permitido (si el voltaje supera los 4.0V, puede que no se pueda activar la placa de protección), y luego conecta todas las baterías en serie y en paralelo antes de soldar la placa de protección.

Instrucciones de conexión: El cableado comienza desde B y continúa en la secuencia de B-B1B2…B+. Después de confirmar que el cableado es correcto, mide si los voltajes de la placa de medición P+P- y de la batería B+B- son consistentes. Si no son consistentes, simplemente conéctalo a un cargador adecuado para suministrar energía.
