MODULO BMS 4S CON BALANCEADOR PARA BATERÍAS LI-ION

Corriente continua de descarga: 18A +2A

Límite de protección de corriente de descarga: 26A

Voltaje de carga: 16.8V

Corriente continua de carga: 15A + 2A

Límite de protección de corriente de carga: 20A + 2A

Voltaje de sobrecarga: 4,25 V ± 0,05 V por celda

Voltaje de liberación de sobrecarga: 4.15V ± 0.05V por celda

Voltaje de sobredescarga: 2,70 V ± 0,1 V por celda

Voltaje de sobredescarga: Celda individual 3.0V ± 0.1V

Protección por sobretemperatura: -10°C ~ 70°C

Corriente de balanceo: 56mA

Celda de batería aplicable: Celda de ion de litio nominal de 3.7V

Advertencias importantes: Conecta los cables estrictamente de acuerdo con el diagrama de conexión. Durante el montaje, primero verifica el voltaje de cada batería individual para asegurarte de que esté dentro del rango de voltaje permitido (si el voltaje supera los 4.0V, puede que no se pueda activar la placa de protección), y luego conecta todas las baterías en serie y en paralelo antes de soldar la placa de protección.

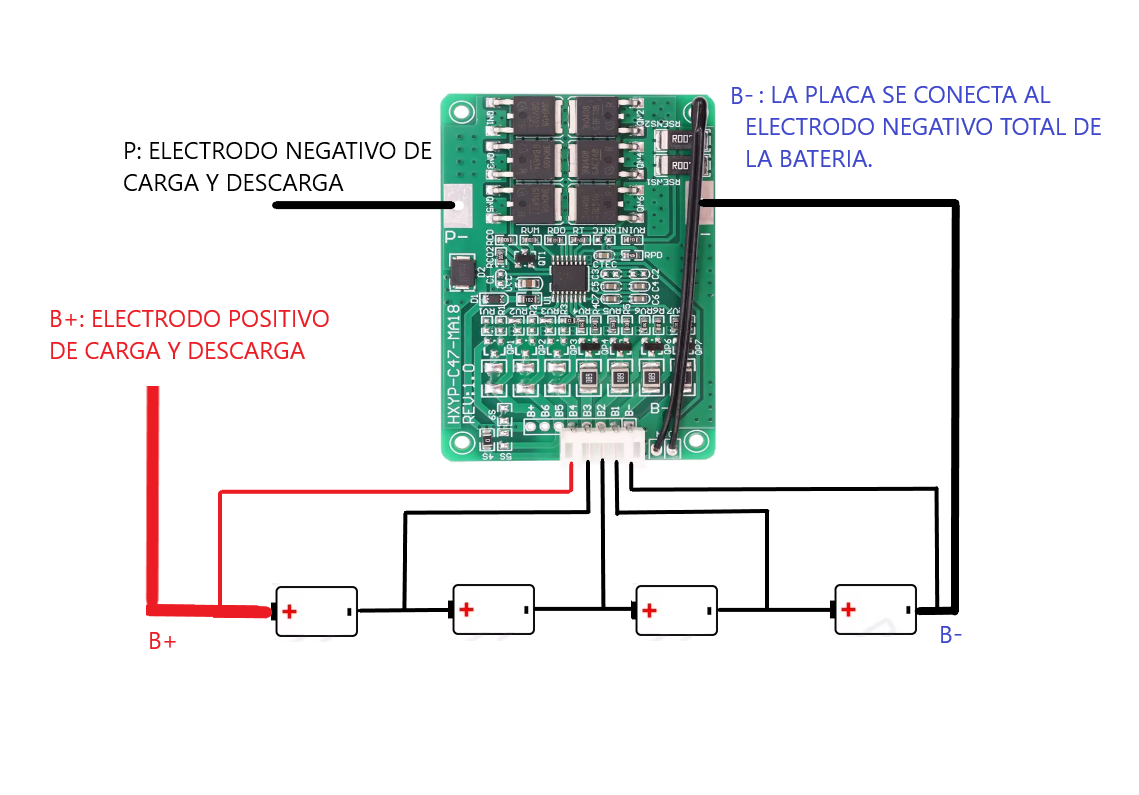

Instrucciones de conexión: El cableado comienza desde B y continúa en la secuencia de B-B1B2…B+. Después de confirmar que el cableado es correcto, mide si los voltajes de la placa de medición P+P- y de la batería B+B- son consistentes. Si no son consistentes, simplemente conéctalo a un cargador adecuado para suministrar energía.
