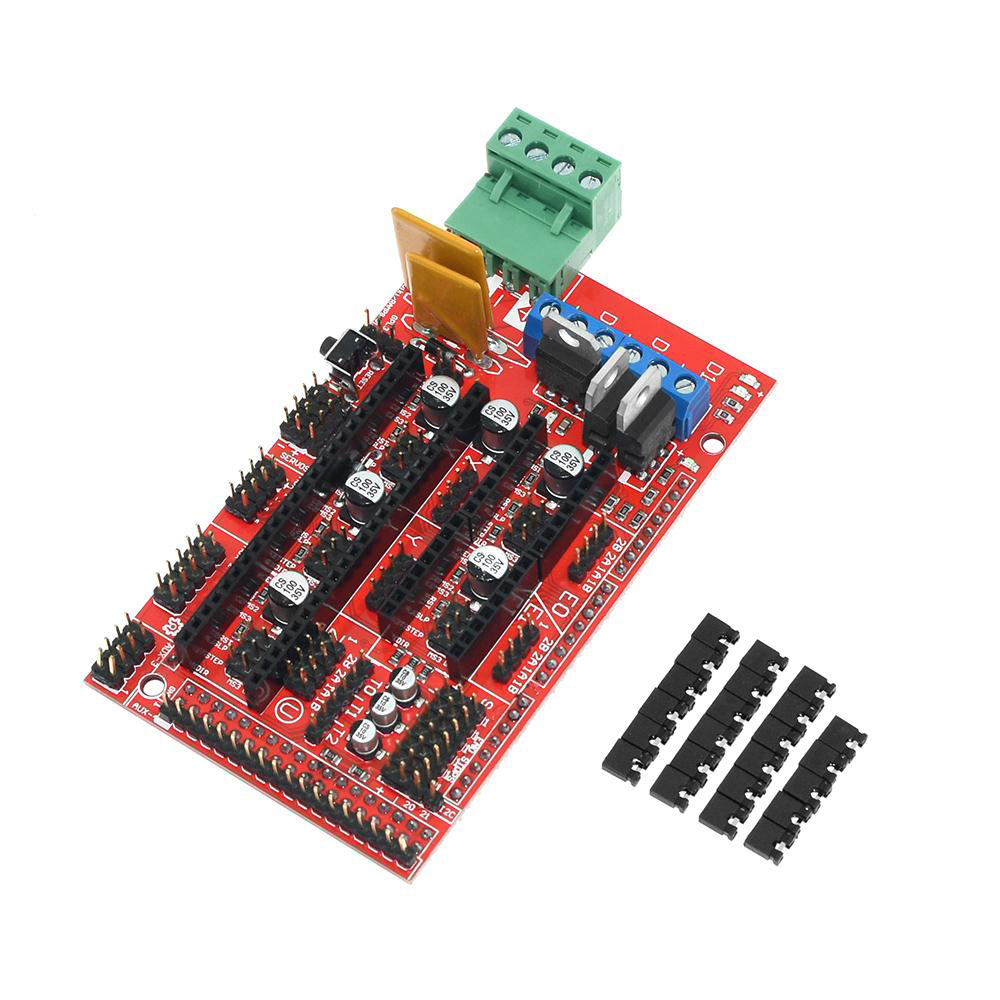

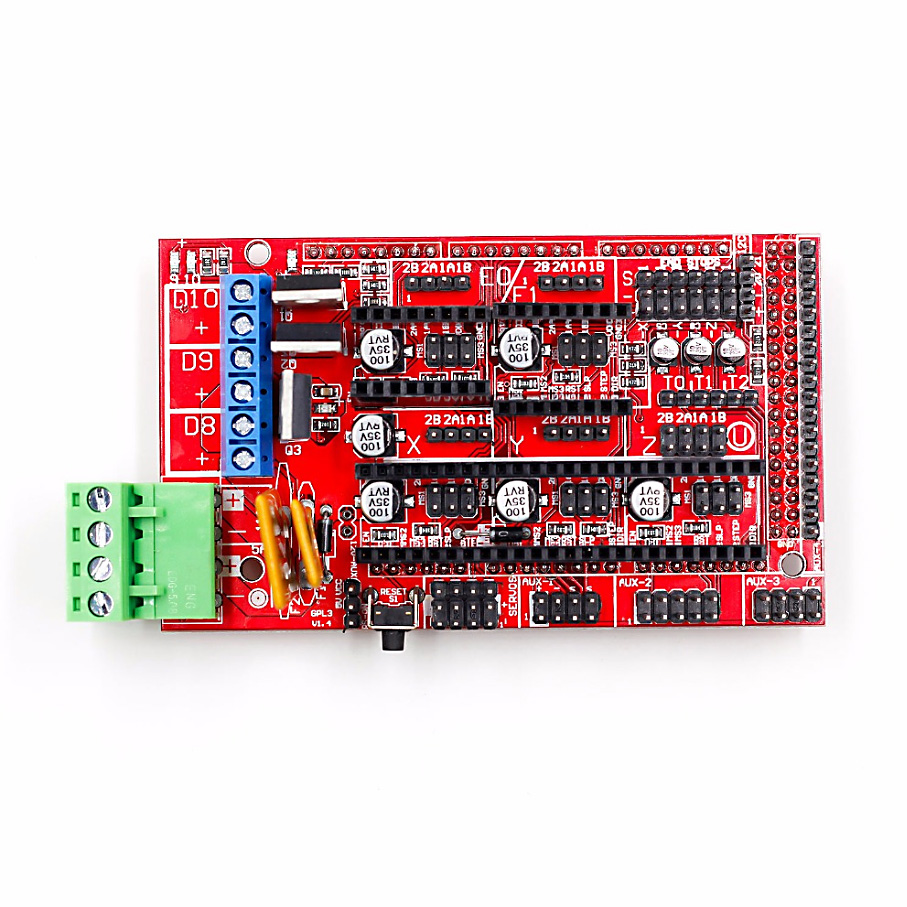

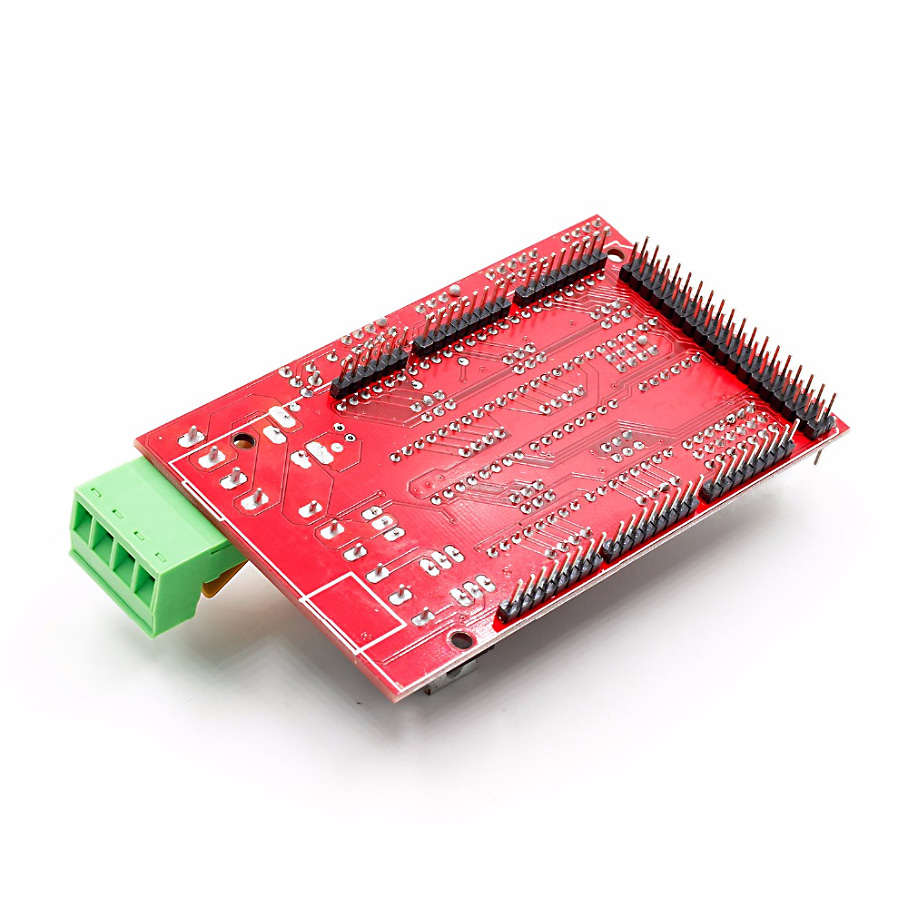

SHIELD RAMPS 1.4 3D PARA ARDUINO MEGA

Compatibilidad: Compatible con Arduino Mega y Due.

Versión: 1.4.

Voltaje de funcionamiento: 12V.

Comunicación: I2C.

Dimensiones: 115 mm x 60 mm.

Corriente máxima:

Por Heatbed: 10 A.

De la fuente por motor: 2 A.

Funcionamiento: 20 A.

Conexiones para motores: Permite conectar hasta 5 motores (el eje Z tiene dos entradas para control dual, lo que permite conectar 2 motores en Z y hasta 2 extrusores).

Peso: 70 g.

Recomendaciones de conexión para RAMPS 1.4

Conexión correcta: La inversión de los terminales de energía puede dañar los dispositivos y provocar riesgos de incendio. Asegúrate de desconectar la alimentación y el USB antes de ajustar los drivers.

Inserción de drivers: Asegúrate de insertar los controladores paso a paso en la orientación correcta y en el zócalo correspondiente para evitar daños.

Pines de tope final: Los pines del tope final están organizados como Signal – GND – VCC, en lugar de VCC – Sig – GND como en otras placas RepRap, así que cablea correctamente.

Montaje seguro: No uses tornillos conductores a través de ambos orificios de montaje en Arduino/RAMPS, ya que esto puede causar cortocircuitos.

Alimentación adecuada: Los conectores marcados con 5A alimentan los controladores y el ventilador del extrusor (D9, D10) y requieren una fuente mínima de 5A. Los conectores de 11A alimentan la cama caliente u otras salidas (D8) y requieren una fuente mínima de 11A (si ambos rieles están conectados a la misma fuente, necesitarás un mínimo de 16A).

Energización de la Tarjeta de Control RAMPS 1.4

Para energizar el shield, se recomienda utilizar fuentes de alimentación de 12 voltios. La capacidad de corriente de la fuente debe ser aproximadamente 2 amperios por cada motor y 10A por el Heatbed. Por lo tanto, si utilizas 5 motores y 1 Heatbed, necesitarás una fuente de alimentación de al menos 20 amperios. Se recomienda una fuente de alimentación de 12V/20A para un rendimiento óptimo.
