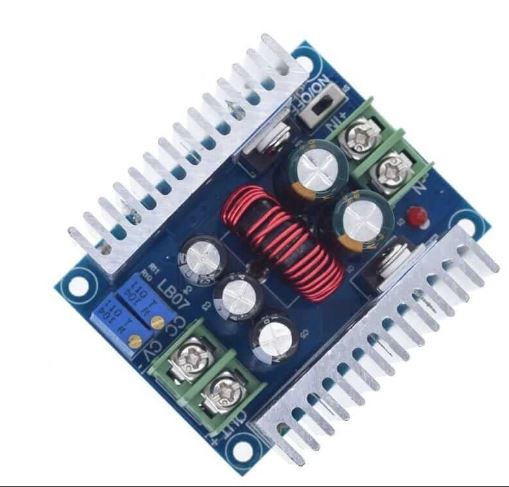

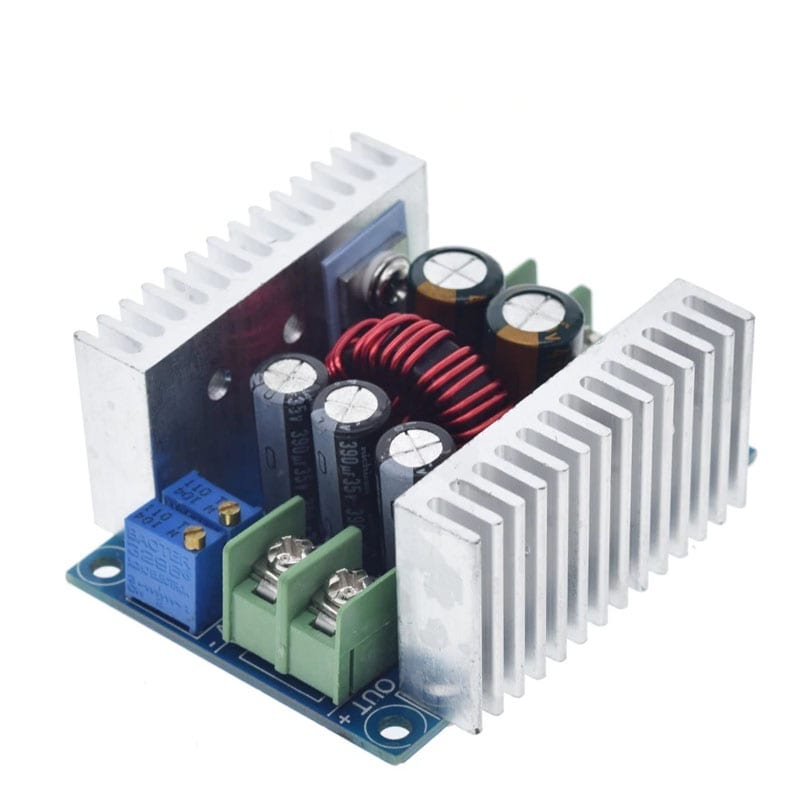

MODULO STEP DOWN 20A 300W

Tipo: Regulador de voltaje Step Down

Serie: LM2596

Pines: 4 (IN-, IN+, OUT- y OUT+)

IN-: Entrada Voltaje Negativa

IN+: Entrada Voltaje Positiva

OUT-: Salida de Voltaje Negativa

OUT+: Salida de Voltaje Positiva

Dimensiones: 60 mm x 53 mm x 12 mm

Voltaje de entrada: 4 a 40V (IN)

Voltaje de salida: 1.2V a 36 V (Regulable por trimmer)

Corriente de Salida: máx. 20A, recomendable 15A

Potencia de salida Máximo: 300 W

Eficiencia de conversión: 95% (prueba realizada con voltaje de entrada de 24V y salida a 12V, 20A)

Ondulación de salida: =50mV

Protección contra cortocircuitos: recuperación automática (no dejar en cortocircuito durante mucho tiempo ya que se dañará el módulo)

Interruptor de On y Off

CV: Ajustar voltaje de salida

CC: Ajustar corriente de salida

Modo de operación: reducción de voltaje mediante el giro del trimpot en sentido antihorario, y horario regula el valor hasta obtener el voltaje de la entrada.
