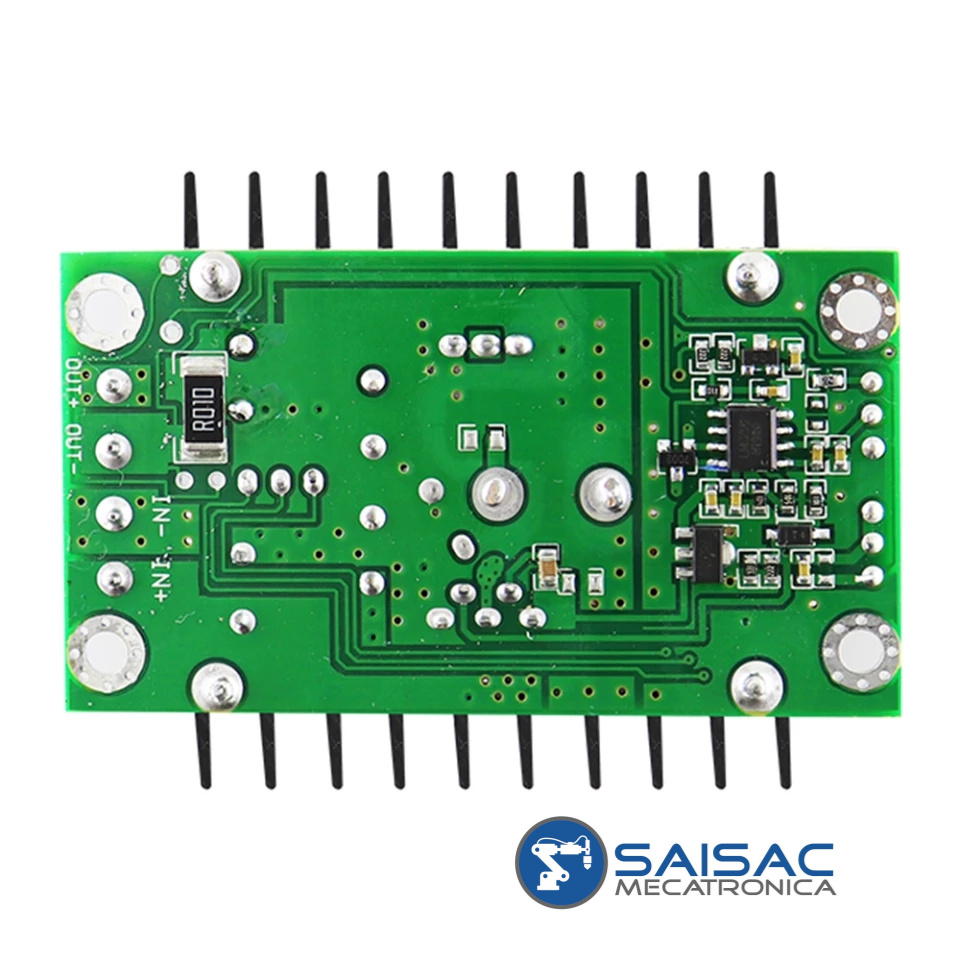

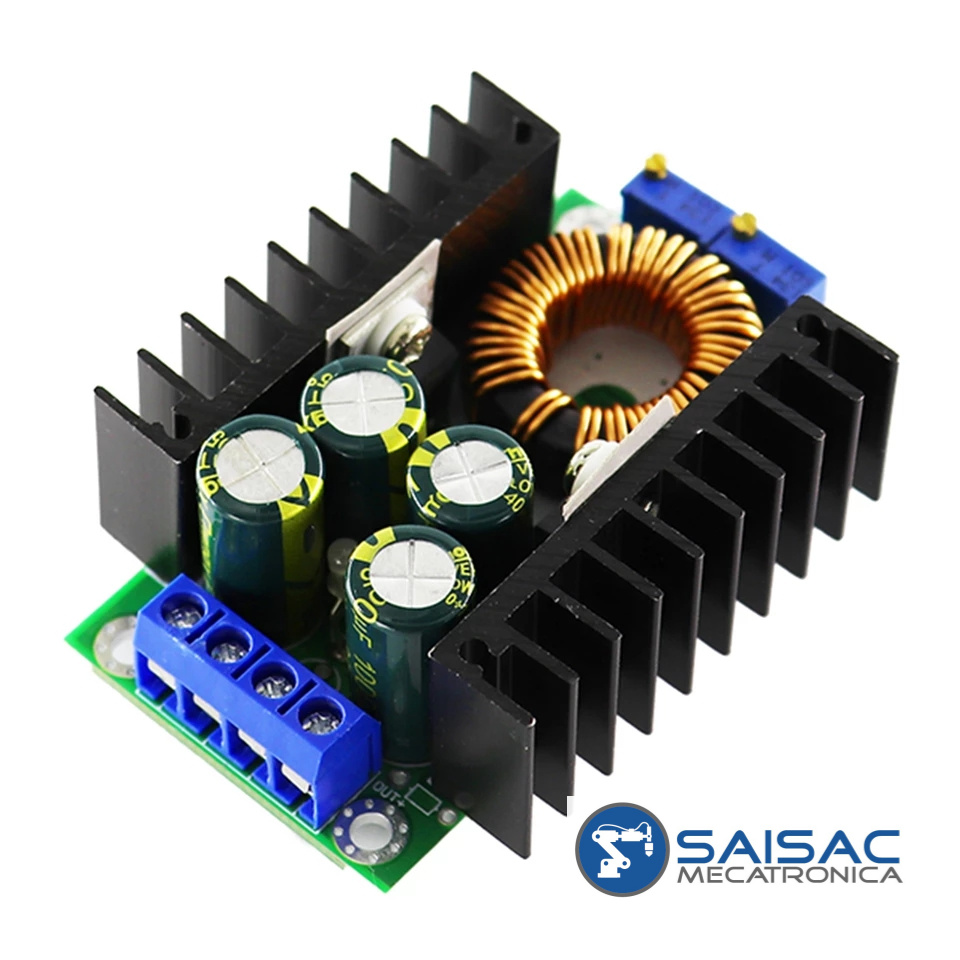

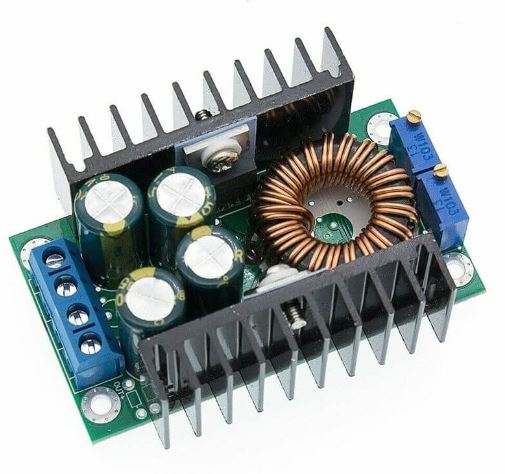

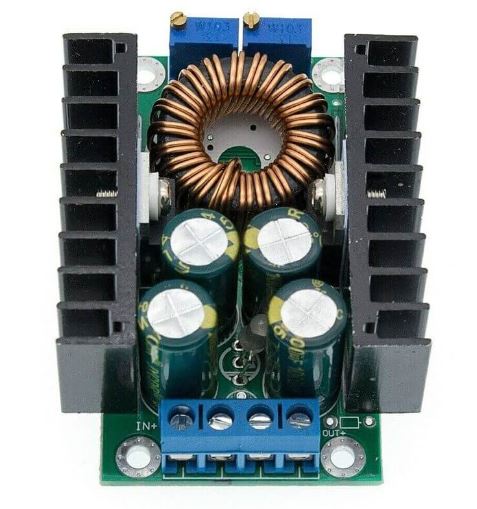

XL4016 9A 200W REDUCTOR DE VOLTAJE Y CORRIENTE

Convertidor DC-DC Buck: XL4016

Voltaje de entrada: 8V a 40V DC

Voltaje de salida: 1.25V a 36V DC (Ajustable con potenciómetro)

Corriente de salida máxima: 8A (Ajustable con potenciómetro)

Consumo corriente sin carga: 25mA típico

Potencia de salida: 300W máx.

Eficiencia de conversión (máx): 94%

Frecuencia de Switching: 180KHz constante

Regulación de carga: S (I) ≤ 1%.

Regulación de voltaje: S (u) ≤ 1%.

Rizado: 2% (máx.) 20M-bandwidth

Velocidad de respuesta dinámica: 5% 200uS

Diodo Schottky: STPS2045CT

Protección de sobre temperatura: SI (apaga la salida)

Protección de corto circuito: SI (hasta 12A)

Protección limitadora de corriente: SI

Protección frente a inversión de polaridad: NO

Dimensiones: 65mm*48mm*24mm(largo*ancho*grosor)

Modo de operación: reducción de voltaje mediante el giro del trimpot en sentido antihorario, y horario regula el valor hasta obtener el voltaje de la entrada.
