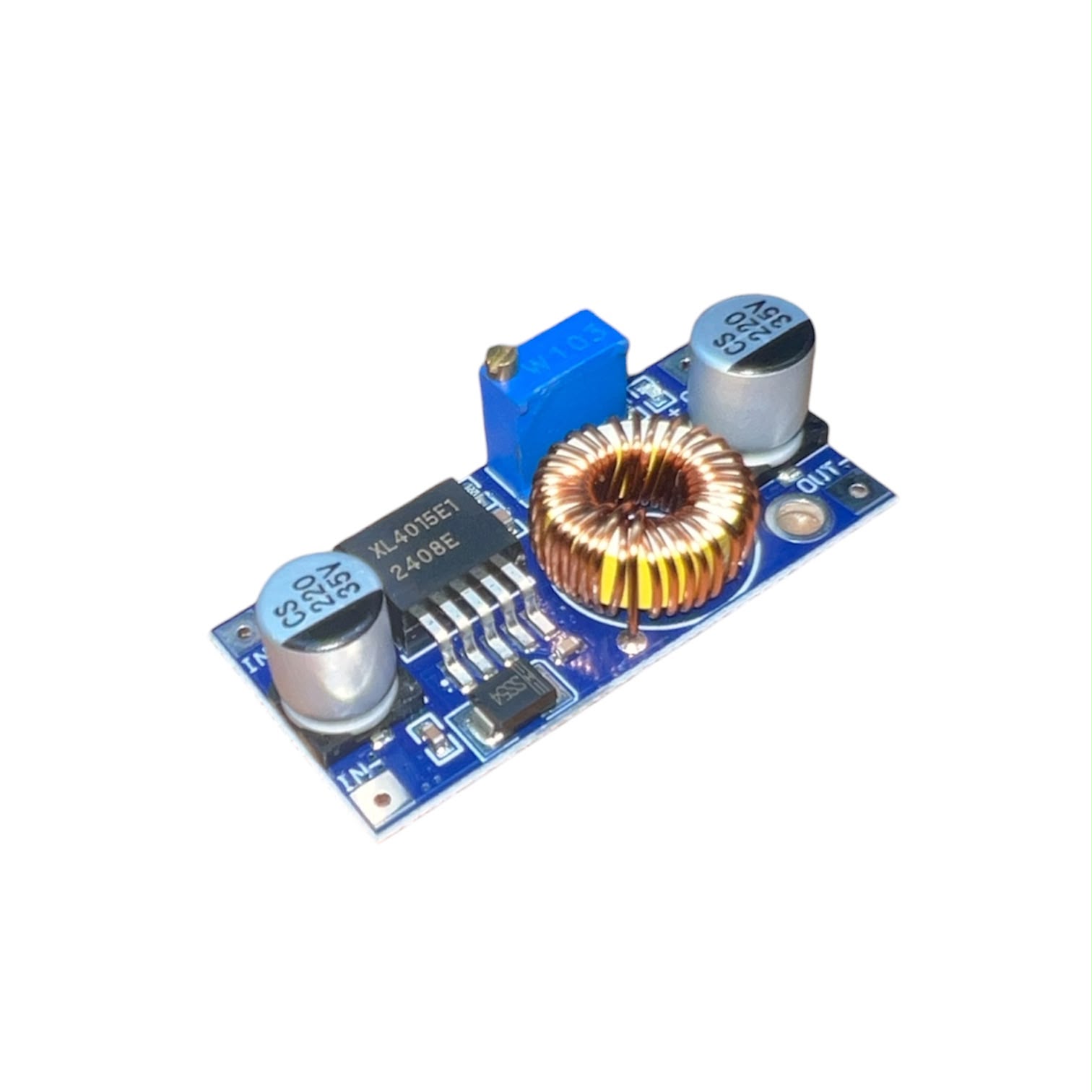

XL4015

Tipo: Regulador de voltaje Step-Down

Serie: XL4015

Pines: 4 (IN-, IN+, OUT- y OUT+)

Longitud: 54 mm

Ancho: 23 mm

Altura: 15 mm

Voltaje de entrada: 4 a 36 Volts DC (INPUT)

Voltaje de salida: 1.25 a 32 Volts DC (OUTPUT)

Corriente de salida: 5 A máx., recomendado (usar disipador para corrientes mayores a 3.5 A)

Potencia de salida: 50W

Eficiencia de conversión: 96% máx.

Regulación de carga: Si (I) ≤ 0.8%.

Regulación de voltaje: Si (u) ≤ 0.8%.

Frecuencia de Trabajo: 180KHz

Corto circuito – Protección: Si (hasta 8 A)

Protección limitadora de corriente: Si

Protección frente a inversión de polaridad: NO

Temperatura de Funcionamiento: -45°C a +85°C

Peso: 16 g

Modo de operación: reducción de voltaje mediante el giro del trimpot en sentido antihorario, y horario regula el valor hasta obtener el voltaje de la entrada.
