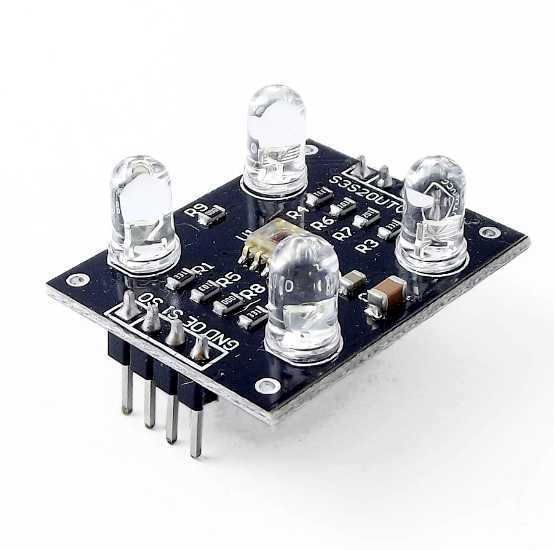

SENSOR DE COLOR TCS230

Voltaje de funcionamiento: Min. 3V y Max. 5V.

Tipo interfaz: Digital TTL.

Distancia de detección: 10mm.

Dimensiones del PCB: 33mm (L) x 25mm (W).

Pin de apagado de funciones.

Error no lineal de 0.2% a 50 kHz.

Alta Resolución de conversión de la intensidad de luz a frecuencia.

Modo de bajo consumo de energía.

Leds incluidos en el PCB para iluminar el objeto a reconocer.

Se comunica directamente con un microcontrolador (PIC, Arduino, etc.).

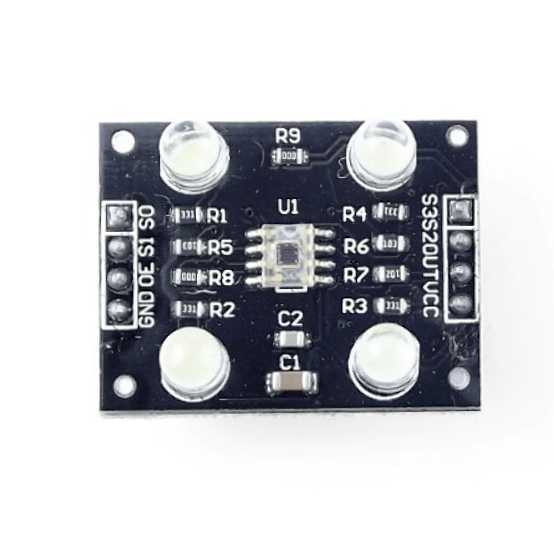

Pines:

GND Tierra de la fuente de alimentación.

OE (entrada) Habilitar la salida de frecuencia (activo bajo).

S0, S1 (entradas） Entradas de selección de la escala de frecuencia de salida.

VCC Voltaje de alimentación.

OUT (salida) Frecuencia de salida.

S2, S3 (entradas） Entradas de selección del tipo de fotodiodo.
