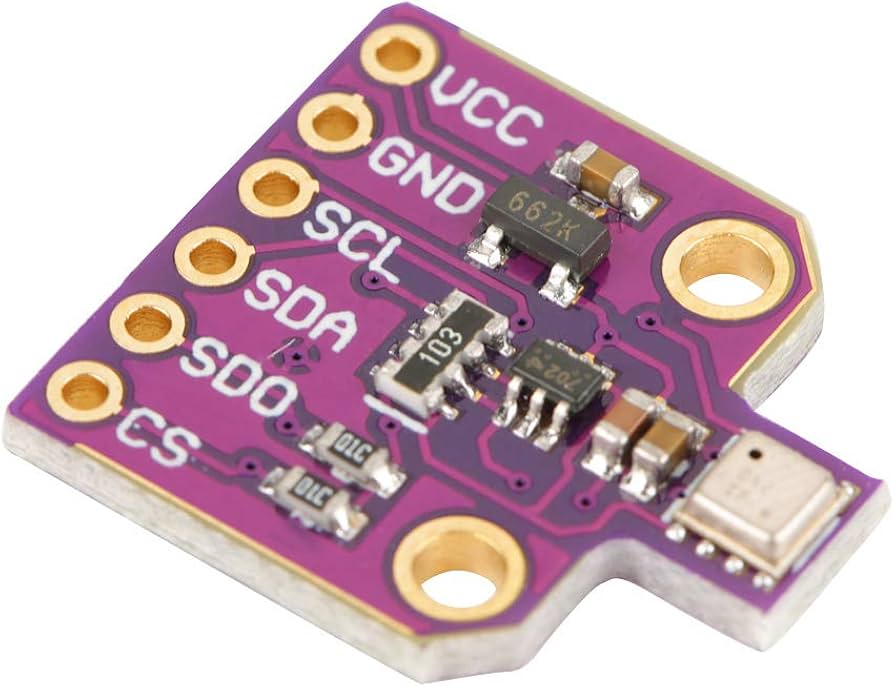

SENSOR DE PRESION, TEMPERATURA Y HUMEDAD BME680

Voltaje de funcionamiento: entre 1.7 V y 3.6 V

Temperatura de operación: de -40 °C a +85 °C

Interfaz de comunicación: I2C (hasta 3.4 MHz) y comunicación de 3 o 4 hilos (hasta 10 MHz) para intercambio de datos

Sensores: humedad, presión y gas configurables individualmente

Consumo de corriente a 1 Hz para humedad y temperatura: 2.1 μA

Consumo de corriente a 1 Hz para presión y temperatura: 3.1 μA

Consumo de corriente a 1 Hz para humedad, presión y temperatura: 3.7 μA

Parámetros del Sensor de Gas: para respuesta Tiempo (33-63%) <1s (para sensores nuevos); Consumo de energía en modo de ultra bajo consumo <0.1mA;

Procesamiento de datos de salida; Salida directa del índice de calidad del aire interior (IAQ) Parámetros del Sensor de Humedad: para respuesta Tiempo (0-63%) ~8s;

Tolerancia de precisión ±3%r.h; Histéresis ±1.5%r.h.

Definición de pines:

VCC: Alimentación positiva

GND: Tierra

SCL: línea de reloj I2C/SPI

SDA: línea de datos I2C/SPI

SDO: línea de datos SPI

CS: habilitación de esclavo SPI
