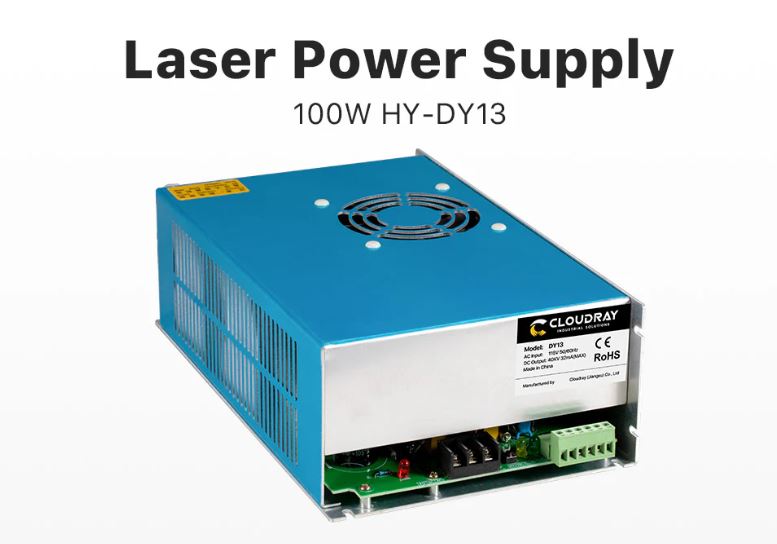

FUENTE DY13 PARA TUBO LASER

La fuente de alimentación DY13 para láser CO₂ está diseñada para tubos láser de mayor potencia, ofreciendo salida estable, alta eficiencia y respuesta rápida. Es ideal para máquinas de corte y grabado láser CO₂ de uso profesional e industrial, garantizando un funcionamiento seguro y prolongando la vida útil del tubo láser.

Integra múltiples sistemas de protección, control preciso de potencia mediante señal analógica o PWM, y compatibilidad con señales TTL, lo que facilita su integración con controladores CNC y placas DSP.

Circuito de conmutación suave de medio puente con corriente cero, que ofrece alta eficiencia energética, menor estrés eléctrico y respuesta rápida. Compatible con tubos láser CO₂ de diversos fabricantes.

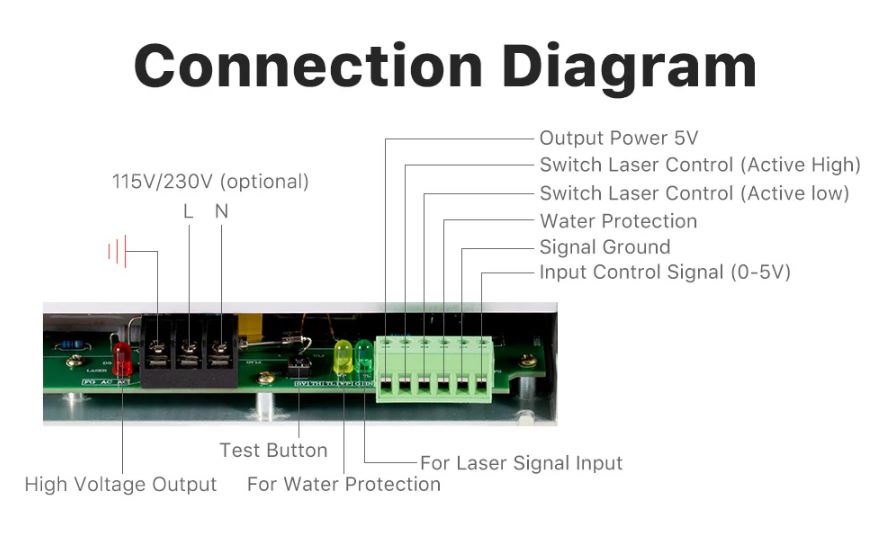

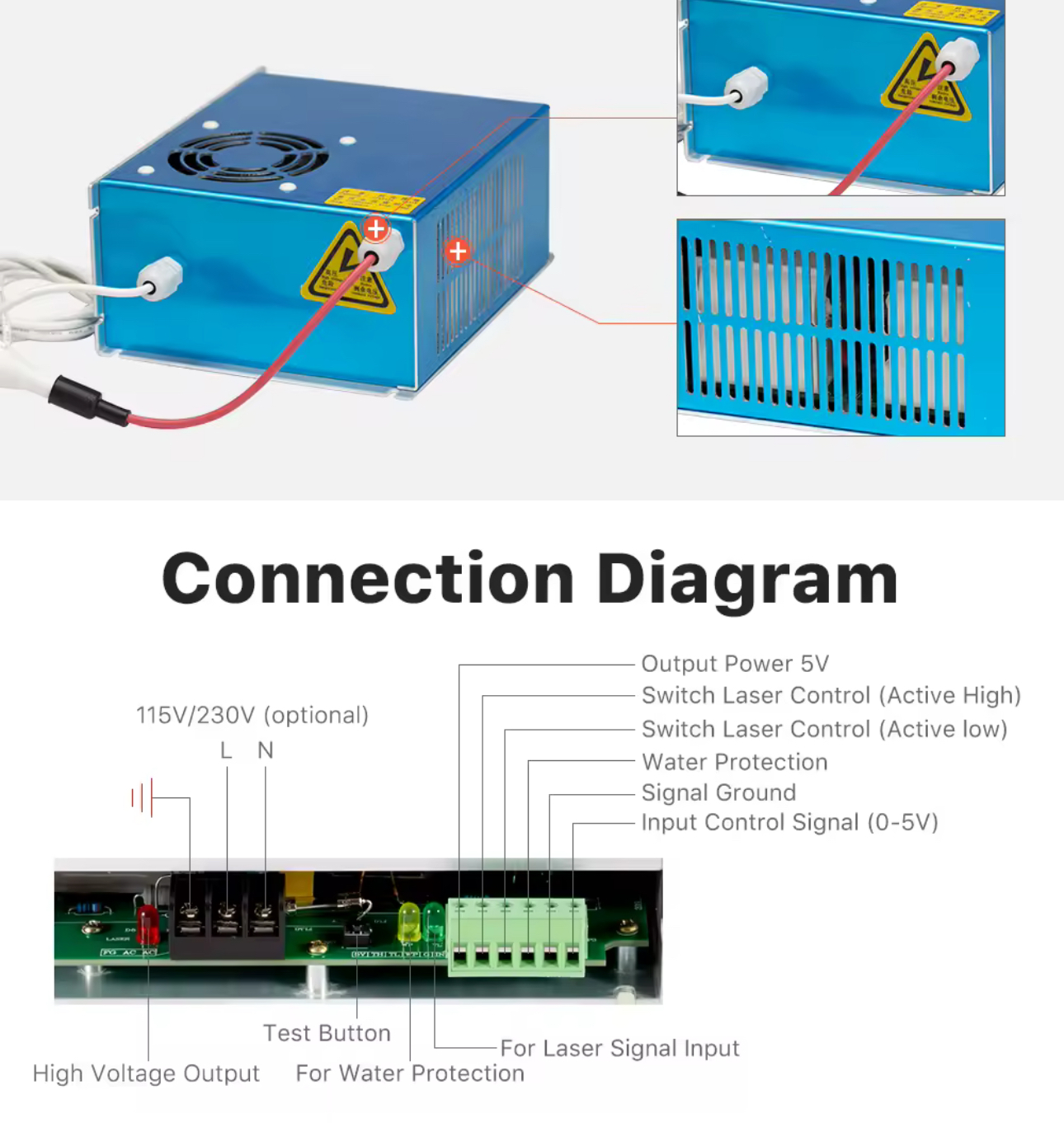

Control de puerto simple, permite que señales de nivel TTL controlen directamente el encendido y apagado del láser.

Interruptor de protección integrado, utilizado para verificar sistemas externos como flujo de agua de refrigeración, ventilación y otras condiciones de seguridad.

Ajuste preciso de la potencia del láser, admite:

Entrada de señal analógica de 0 a 5 V

Señal PWM, para un control estable y exacto de la potencia de salida.

Función de protección por circuito abierto, que previene daños en la fuente de alimentación causados por la rotura o desconexión del tubo láser.

Pruebas de envejecimiento en fábrica, que garantizan alta confiabilidad:

Funcionamiento a plena carga durante 12 horas a 60 °C

500 ciclos de encendido/apagado con intervalos de 7 segundos

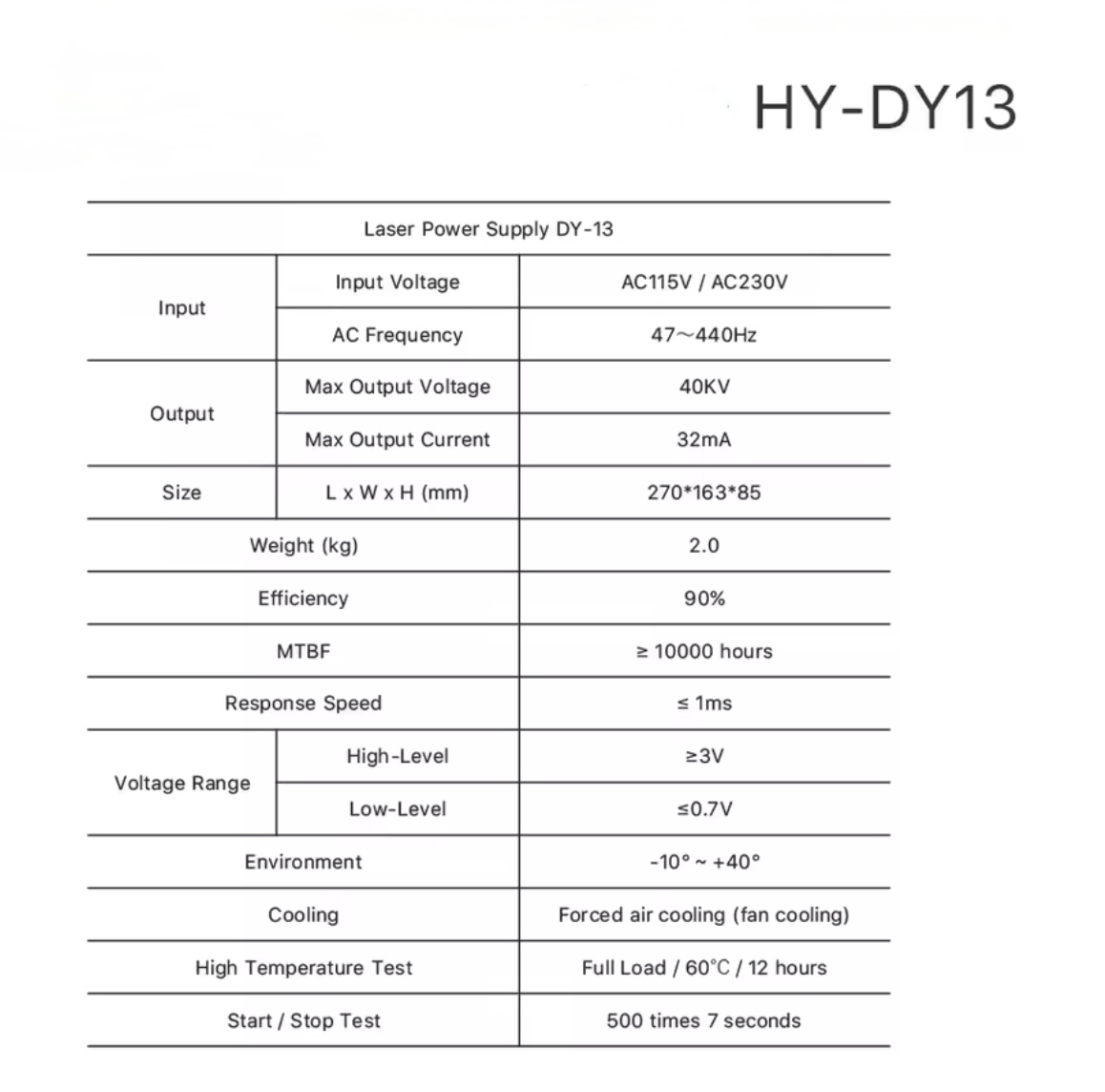

Ficha Técnica – Fuente DY13

Entrada (Input)

Voltaje de entrada: AC 230V

Frecuencia: 47 ~ 440 Hz

Salida (Output)

Voltaje máximo de salida: 40 kV

Corriente máxima de salida: 32 mA

Compatibilidad

Tubo láser compatible: RECI T2, T4 /W2/W4

Tipo: Tubo láser CO₂ sellado

Características Generales

Eficiencia: 90 %

Tiempo medio entre fallas (MTBF): ≥ 10,000 horas

Velocidad de respuesta: ≤ 1 ms

Rango de Control de Voltaje

Nivel alto (High-Level): ≥ 3 V

Nivel bajo (Low-Level): ≤ 0.7 V

Condiciones de Operación

Temperatura ambiente: −10 °C a +40 °C

Sistema de enfriamiento: Aire forzado (ventilador integrado)

Pruebas de Confiabilidad

Prueba de alta temperatura:

Carga completa / 60 °C / 12 horas

Prueba de encendido/apagado:

500 ciclos / 7 segundos

Dimensiones: aprox. 230 × 160 × 90 mm

Peso: aprox. 2.2 kg
