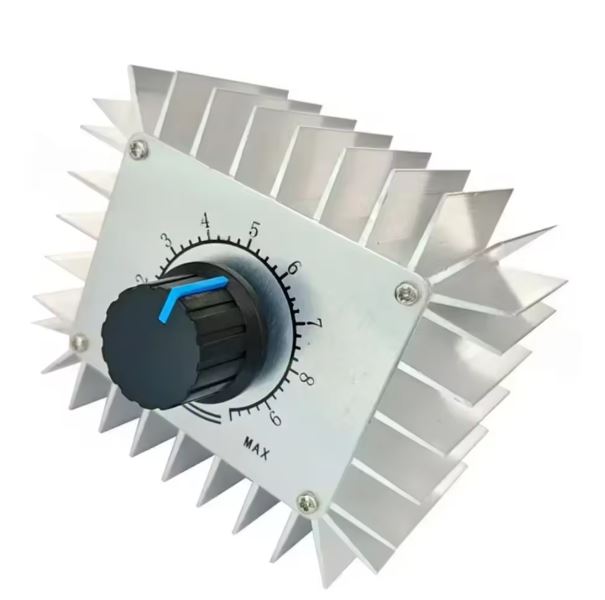

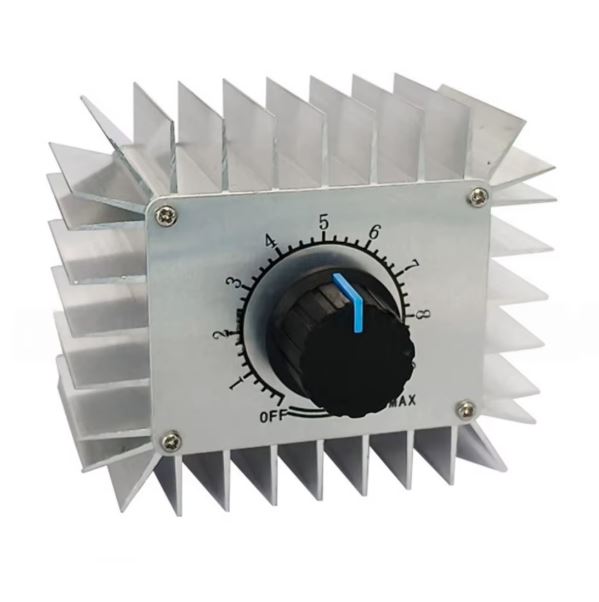

DIMMER 5000W SCR 0–220V CA

El Dimmer SCR 5000W 0–220V CA es un regulador de voltaje de corriente alterna que permite controlar de manera eficiente la potencia entregada a diferentes tipos de carga. Utiliza un SCR (Silicon Controlled Rectifier) de alta potencia, ajustando el punto de conducción del ciclo AC para regular la tensión de salida entre 0 y 220 V.

Es ideal para regular lámparas incandescentes y halógenas, controlar la velocidad de motores de CA y ajustar la temperatura en resistencias calefactoras, siendo ampliamente utilizado en talleres, laboratorios y sistemas de automatización.

Potencia máxima: 5,000 W (carga resistiva)

Potencia recomendada: 2200 W

Potencia recomendada en cargas inductivas: ≤ 1,000 W

Voltaje de entrada: 220 VCA

Voltaje de salida ajustable: 0 – 220 VCA

Corriente máxima: Hasta 22A

Frecuencia de operación: 50 / 60 Hz

Dispositivo de control: SCR de alta potencia

Tipo de control: Manual mediante perilla (potenciómetro)

Eficiencia: > 90 %

Temperatura de funcionamiento: −20 °C a +50 °C

Tipo de carga compatible:

Resistiva: lámparas incandescentes, resistencias calefactoras

Inductiva: motores universales (≤ 1000 W)

Carcasa: Metálica (aluminio)

Dimensiones: 85 × 70 × 80 mm

Peso: 147 g

⚠️ Advertencia:

Este equipo trabaja con tensión de red AC. Realiza las pruebas solo si tienes experiencia o con ayuda de un técnico.

Recomendaciones de seguridad:

Desconecta el dimmer antes de manipularlo.

No toques componentes con el equipo energizado.

Usa herramientas aisladas y trabaja con una sola mano.

Prueba rápida

Inspección visual: Verifica que no haya daños ni olor a quemado y que la perilla gire libremente.

Carga segura: Conecta una bombilla incandescente (60–200 W). No uses motores en la primera prueba.

Encendido: Coloca el control en mínimo, energiza y gira lentamente la perilla.

Funcionamiento correcto: La bombilla debe variar su brillo de forma gradual.

Verificación térmica: deja funcionar 5–10 minutos; el disipador debe calentarse de forma moderada.

Si regula el brillo correctamente y no se sobrecalienta, el dimmer funciona correctamente.
