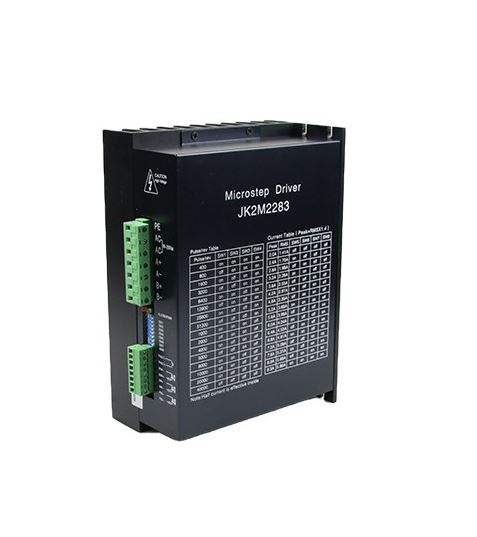

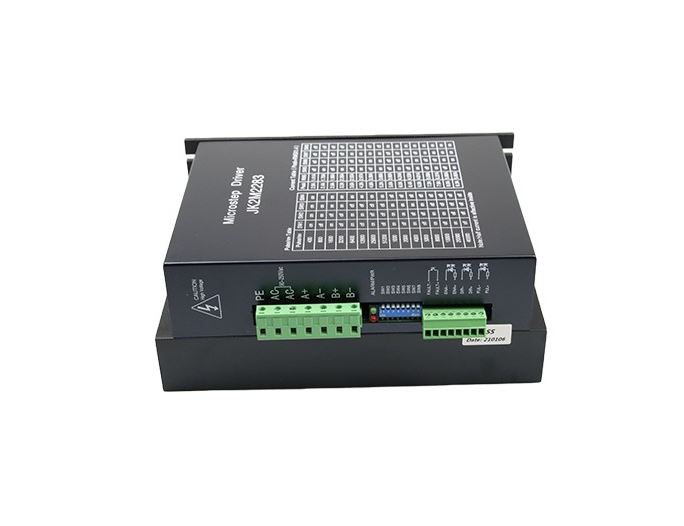

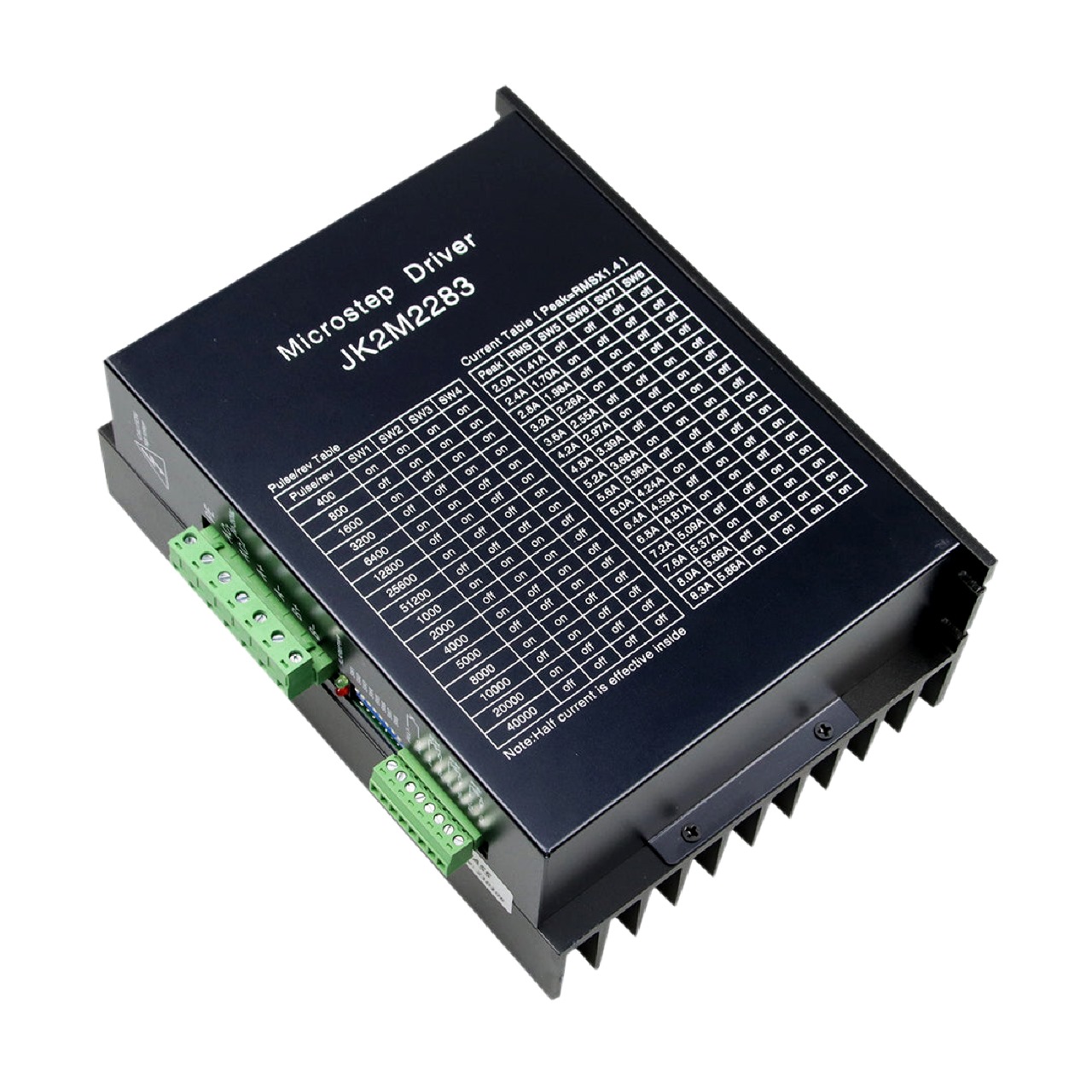

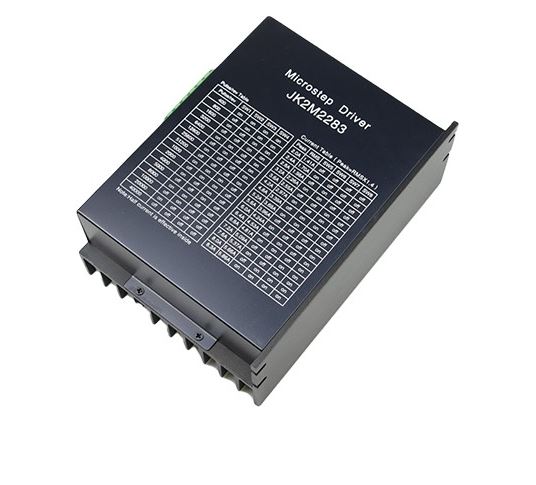

DRIVER JK2M2283

El controlador de motor paso a paso JK2M2283 es un dispositivo de alto rendimiento diseñado para motores NEMA 42 y NEMA 52. Ofrece un control preciso con múltiples opciones de micropasos, protección avanzada y funcionamiento eficiente, ideal para aplicaciones que requieren un movimiento suave y silencioso.

Tipo de producto: Controlador de motor paso a paso Nema 52

Resumen de características: Alto rendimiento, bajo precio, micropasos, reducción automática de corriente inactiva, E/S de señales de aislamiento óptico, frecuencia de respuesta máxima de hasta 200 Kpps, bajo aumento de temperatura, movimiento suave, tecnología PID adaptable en línea.

Lugar de origen: China

Motor de soporte: Motor paso a paso Nema 42 o Motor paso a paso Nema 52

Descripción del producto:

JK2M2283 es ​​un motor paso a paso subdividido y de alto rendimiento que utiliza un ángulo y un par constantes, que está diseñado para 130BYG, 110BYG y otros 8A siguientes a un motor paso a paso híbrido de dos y cuatro fases. El controlador utiliza un circuito similar al principio del servocontrol con las características de funcionamiento suave, bajo nivel de ruido, baja vibración y bajo aumento de temperatura del motor. Tiene 16 tipos de micropasos y los micropasos pueden ser establezca desde paso completo a 51200 pasos/rev. La corriente de trabajo se puede configurar de 2,0 A a 8,3 A, y la corriente de salida tiene 16 paradas, la resolución actual es de aproximadamente 0,5 A; con protección automática de semiflujo, autoprueba, sobretensión, subtensión y sobrecorriente. Este controlador tiene alimentación de CA, el voltaje no supera los 240 VCA ni menos de 120 VCA.

Parámetros del producto:

Parámetro mín. Típico máx. Unidad

Voltaje de entrada (CA) 150 – 220 VACACIONES

Corriente de salida 0 – 8.3 A

Frecuencia de señal de pulso 0 – 200 KHZ

Corriente de señal lógica 7 10 dieciséis MA

Características:

Alto rendimiento y precio bajo

Micropaso

Reducción automática de la corriente inactiva

E/S de señales de aislamiento óptico

Frecuencia de respuesta máxima de hasta 200 Kpps

Aumento de baja temperatura, movimiento suave

Tecnología PID adaptativa en línea

Aplicaciones:

Adecuado para una variedad de equipos e instrumentos de automatización a gran escala. Por ejemplo: máquina etiquetadora, máquina cortadora, máquina envasadora, trazador, máquina grabadora, máquinas herramienta CNC, etc. Siempre funciona bien cuando se aplica en equipos que requieren baja vibración, bajo ruido, alta precisión y alta velocidad.

1. Configuración actual: Interruptor de dial:ON=0;OFF=1

Corriente de fase P SO 5 SO 6 SO 7 SO 8

2.0 1 1 1 1

2.4 0 1 1 1

2.8 1 0 1 1

3.2 0 0 1 1

3.6 1 1 0 1

4.2 0 1 0 1

4. 8 1 0 0 1

5.2 0 0 0 1

5.6 1 1 1 0

6.0 0 1 1 0

6.4 1 0 1 0

6.8 0 0 1 0

7.2 1 1 0 0

7.6 0 1 0 0

8.0 1 0 0 0

8.3 0 0 0 0

2. Configuración de micropasos: interruptor de dial: ON=0;OFF=1

Subdivisión SO 1 SO 2 SW3 SO 4

400 0 0 0 0

800 1 0 0 0

1600 0 1 0 0

3200 1 1 0 0

6400 0 0 1 0

12800 1 0 1 0

25600 0 1 1 0

51200 1 1 1 0

1000 0 0 0 1

2000 1 0 0 1

4000 0 1 0 1

5000 1 1 0 1

8000 0 0 1 1

10000 1 0 1 1

20000 0 1 1 1

50000 1 1 1 1

3. Conector de señal de control:

señal función

FALLA- Terminal positivo de entrada de ánodo común

Terminal positivo de entrada de ánodo común (+5V)

FALLO+

ENA- _ El motor del terminal de señal de habilitación está fuera de línea cuando la señal de habilitación está activa, no hay corriente interna.

ENA +

DIR- _ Terminal de señal de dirección La señal de control de dirección controla la dirección de funcionamiento del motor.

dir +

PUL – Terminal de señal de pulso La señal de pulso controla el motor para que funcione 1 paso después de cada pulso.

PUL +

4. Conector de alimentación y motor:

C.A. Fuente de alimentación, 150 ~ 220 V CA

C.A.

A+ Fase del motor A

A-

B+ Fase del motor B

B-

5. Problemas y Soluciones:

Fenómeno Causa posible Soluciones

El indicador de fallo se ilumina en rojo durante mucho tiempo ( sobrecorriente ) Cable eléctrico en cortocircuito Verificar las líneas del motor y eliminar el cortocircuito.

Fallo del motor Reemplace el motor

Otras razones Vuelve a checar

Dimensión del producto:

controlador de motor paso a paso híbrido

Preguntas frecuentes:

1. ¿Cómo puedo iniciarlo lo antes posible cuando use la unidad por primera vez?

Después de conectar correctamente el cable de alimentación, la línea del motor, la línea Hall, el potenciómetro externo acelera lentamente. Después de que el motor gire correctamente, puede probar la habilitación, la dirección y otras funciones. Si no está familiarizado con el producto, el uso inicial debe realizarse después de la prueba. Y luego se puede instalar para el uso real.

2. ¿Qué pasará si el suministro de energía se invierte?

Inmediatamente quemará el disco.

3. ¿Cuál es el voltaje máximo de la señal de control superior?

El voltaje máximo de la señal de regulación de velocidad es de 5V. Exceder este voltaje hará que la unidad se queme.

4. Después de que el conductor haya estado trabajando durante mucho tiempo, la carcasa estará caliente. ¿Es normal?

Sí, lo es. A temperatura ambiente, después de largas jornadas de trabajo, alcanza los 90 grados. Y no afectará el rendimiento.

5. El indicador de encendido está encendido, pero el motor no gira ni cambia, ¿Cuál es el motivo?

Puede haber un error en la línea de fase y en la línea Hall. Vuelva a energizar el cableado de acuerdo con el manual del motor.

6. ¿Se puede transferir la velocidad de mi motor a 6000 con este variador?

La velocidad máxima del motor sin escobillas está determinada por los parámetros del propio motor. El variador puede controlar la velocidad del motor desde 0 hasta la velocidad más alta.

7. Ya tengo un motor y ¿Cómo instalo este variador después del cableado?

Primero debe determinar la fase del motor y la definición de la línea Hall, y luego podrá conectarlo con cables. Si no está seguro, debe preguntar a los fabricantes de motores. El cableado incorrecto puede causar daños al variador.
