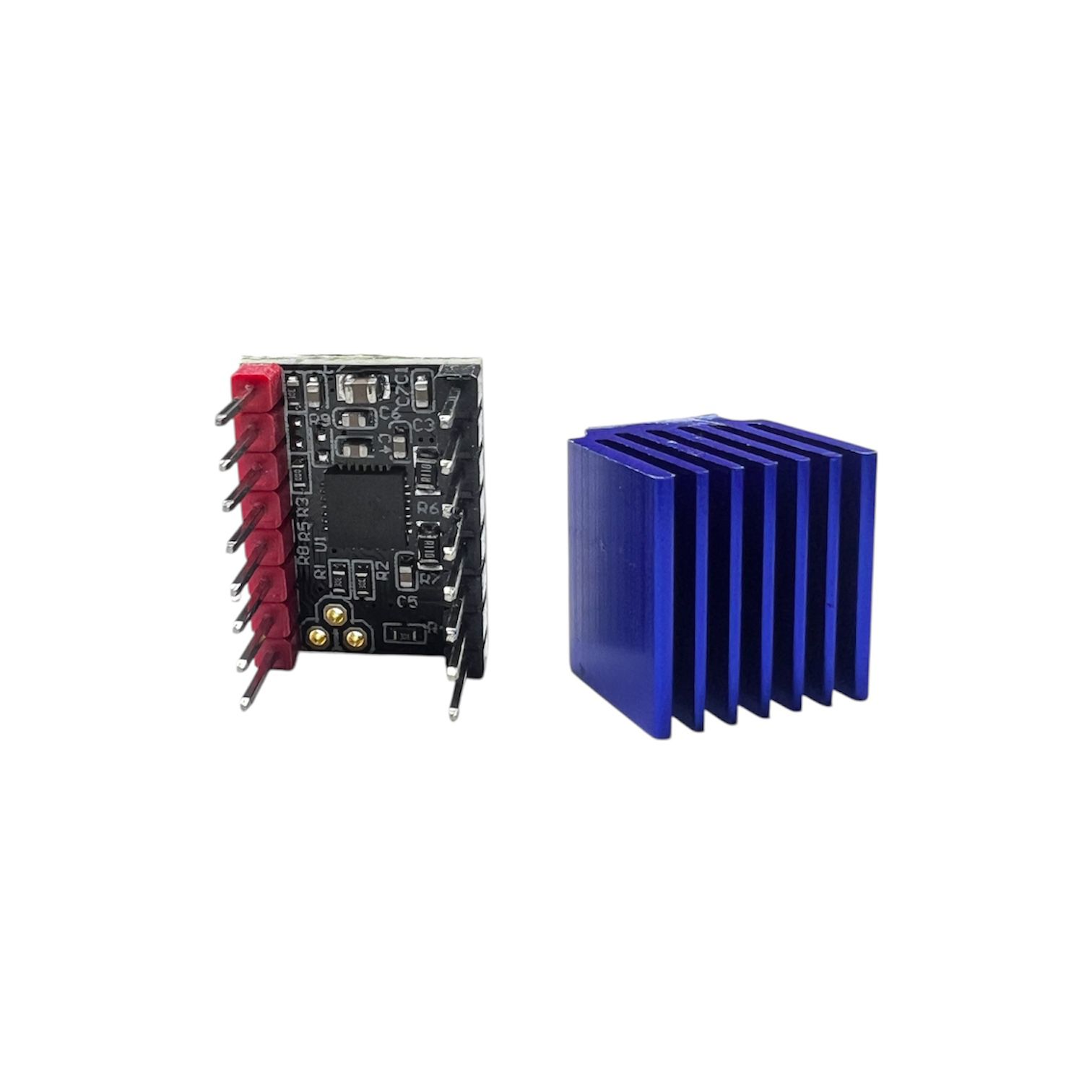

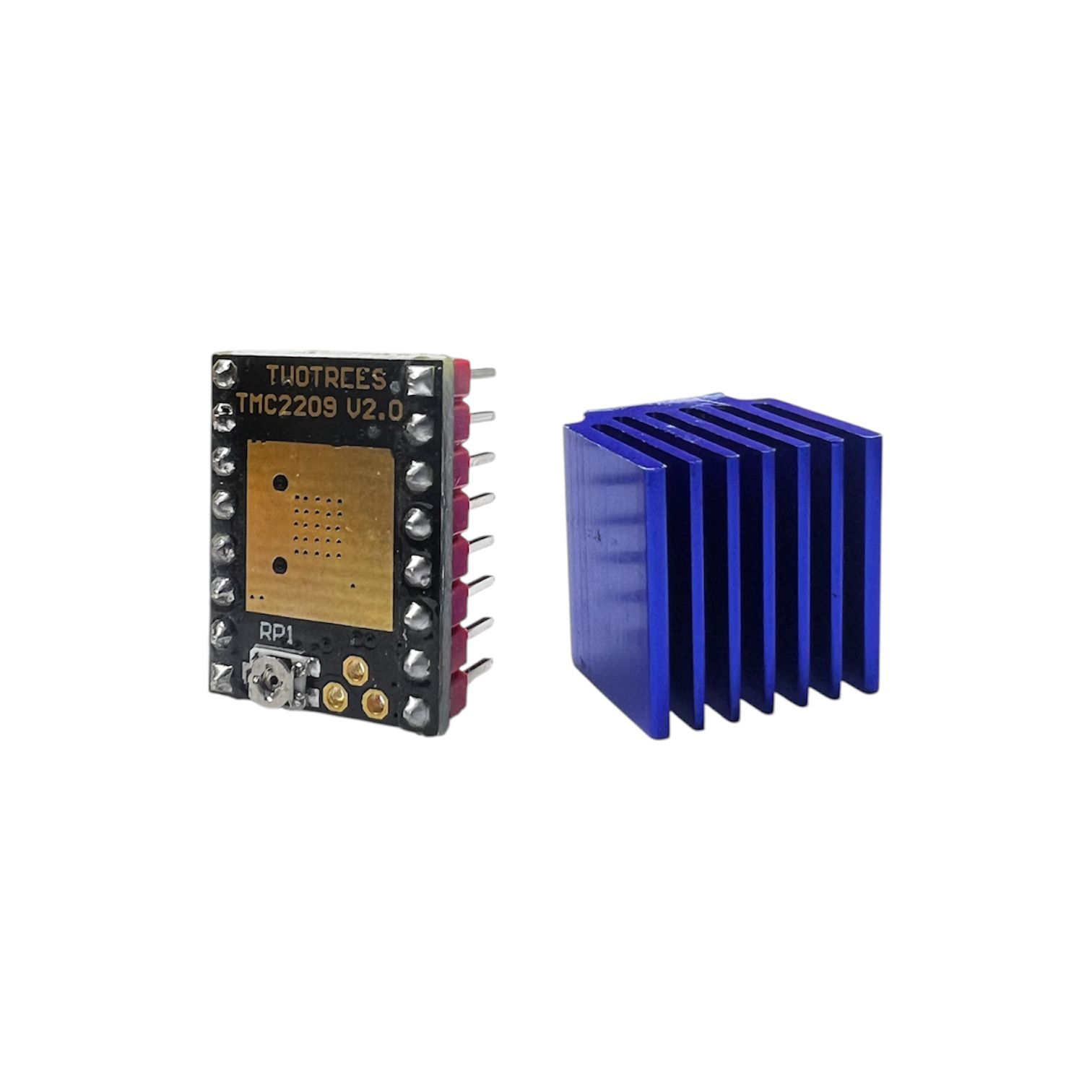

DRIVER TMC2209 V2.0

TMC2209 es un CI de controlador de motor ultrasilencioso para motores paso a paso bifásicos. Su corriente de accionamiento continuo es de 2 A y la corriente pico es de 2,8 A. En comparación con TMC2208, la corriente de accionamiento de este CI no solo mejora en 0,6 a-0,8 a, sino que también este CI aumenta la función de prueba de motor bloqueado. 2、Rango de voltaje: 4,75 V – 28 V CC Este CI tiene algunas tecnologías patentadas: SpreadCycle™ (chopper de control de motor altamente dinámico) StealthChop2™ (tecnología ultrasilenciosa) MicroPlyer™ (control de micropasos) StallGuard4™ (prueba de motor bloqueado) CoolStep™ (control dinámico de corriente) 3 、La unidad de interpolación microPlyer flexible puede proporcionar 256 micropasos. La prueba de motor bloqueado Stallguard4™ puede proporcionar una señal anormal cuando el motor gira de manera anormal. El control dinámico de corriente CoolStep™ puede ahorrar un 75 % de energía. El control sinusoidal se puede realizar perfectamente incluso en el sistema con una frecuencia de pulso limitada. Dado que la tecnología ultrasilenciosa stealthChop2™ se usa ampliamente en la impresión 3D, el diseño de estos componentes también es compatible con los dispositivos electrónicos de impresoras 3D existentes y elimina el costoso costo de rediseño. El módulo tiene una interfaz estándar de paso/dirección, es fácil de usar.

Tamaño del producto: 15.24mm*20.32mm

Voltaje de alimentación (VM): ：4.75V—28V DC

Corriente de Pico: 2.8A

Corriente RMS: 2A

Configuración de micropasos:2, 4, 8, 16 (se puede dividir en 256 partes)

Máximo de micropasos: 256

Modo de operación: STEP/DIR o UART
