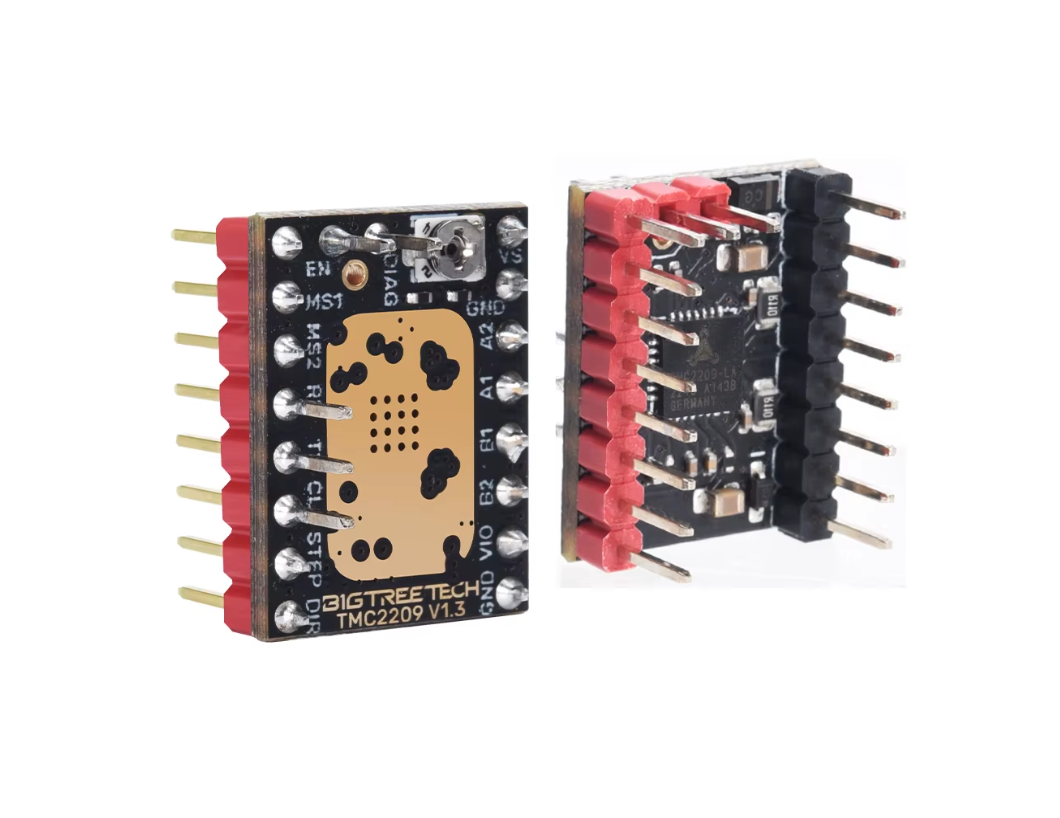

DRIVER TMC2209 V1.3

TMC2209 es un CI de controlador de motor ultrasilencioso para motores paso a paso bifásicos. Su corriente de accionamiento continuo es de 2 A. En comparación con TMC2208, la corriente de accionamiento de este CI no solo mejora en 0,6 a-0,8 a, sino que también este CI aumenta la función de prueba de motor bloqueado. 2、Rango de voltaje: 4,75 V – 28 V CC Este CI tiene algunas tecnologías patentadas: SpreadCycle™ (chopper de control de motor altamente dinámico) StealthChop2™ (tecnología ultrasilenciosa) MicroPlyer™ (control de micropasos) StallGuard4™ (prueba de motor bloqueado) CoolStep™ (control dinámico de corriente) 3 、La unidad de interpolación microPlyer flexible puede proporcionar 256 micropasos. La prueba de motor bloqueado Stallguard4™ puede proporcionar una señal anormal cuando el motor gira de manera anormal. El control dinámico de corriente CoolStep™ puede ahorrar un 75 % de energía. El control sinusoidal se puede realizar perfectamente incluso en el sistema con una frecuencia de pulso limitada. Dado que la tecnología ultrasilenciosa stealthChop2™ se usa ampliamente en la impresión 3D, el diseño de estos componentes también es compatible con los dispositivos electrónicos de impresoras 3D existentes y elimina el costoso costo de rediseño. El módulo tiene una interfaz estándar de paso/dirección, es fácil de usar.

Interfaz: STEP/DIR

Configuración: Pines CFG o UART

Micropasos nativos: Hasta 1/256

microPlyer Micropasos: 1/256

Voltaje lógico (VIO): 3 – 5 V

Voltaje del motor (VM): 5.5 – 28 V

Corriente máxima por fase (RMS): 2.0 A

RDSon: 0.20 Ω

Rsense: 110 mΩ

Regulador interno (V-Regulator): Habilitado

Reducción de corriente en standby: Sí

stealthChop: Sí

spreadCycle: Sí

coolStep: Sí

stallGuard: Sí
