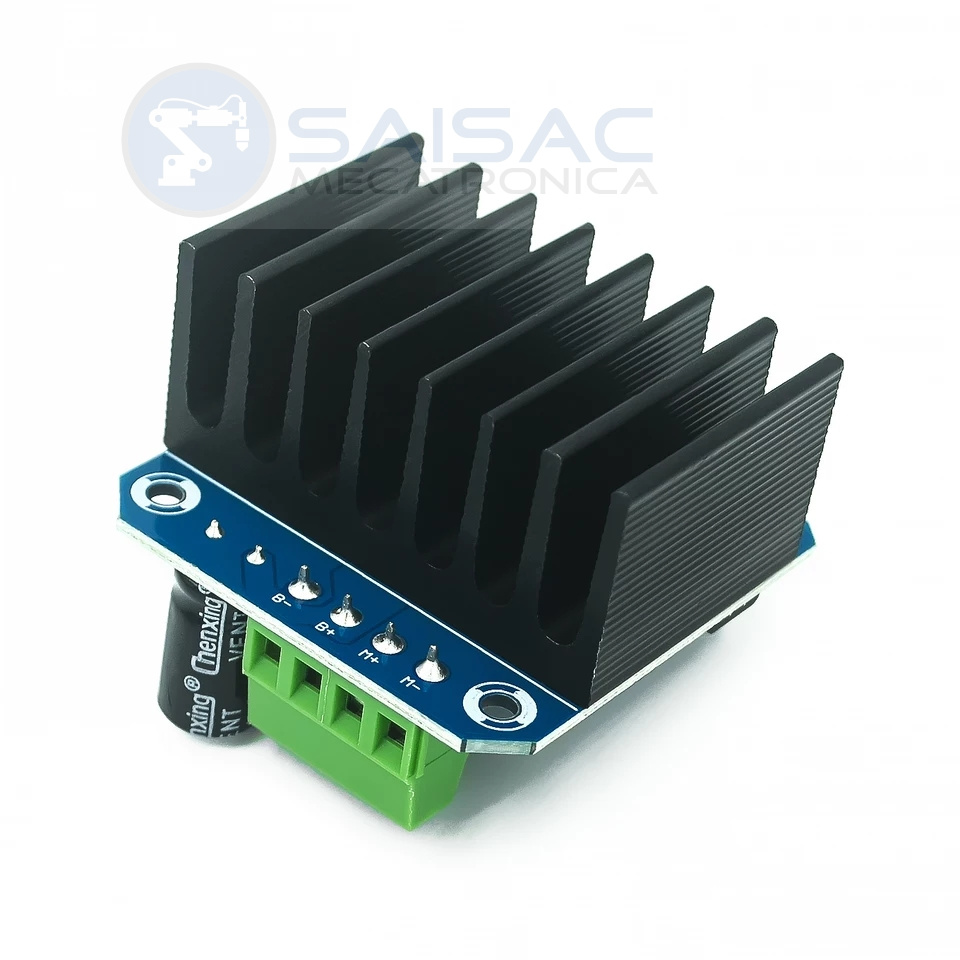

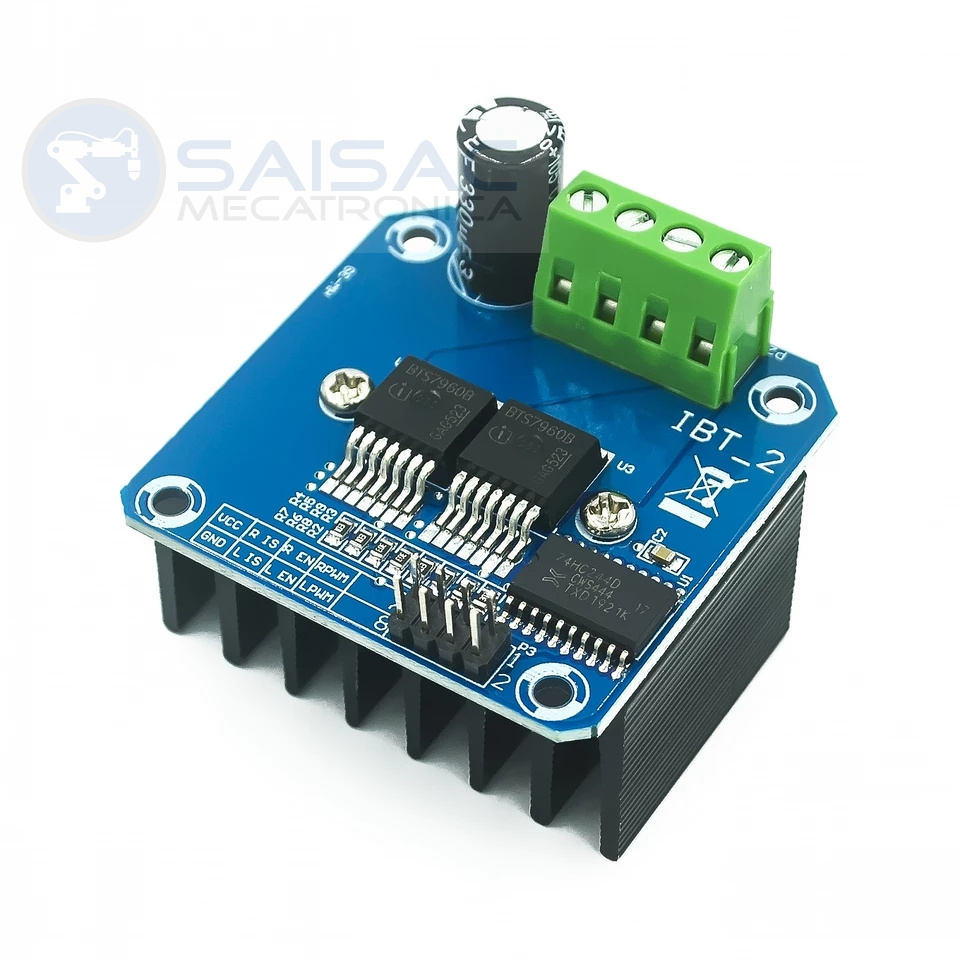

PUENTE H BTS7960

El chip BTS7960 es un controlador de puente H diseñado para gestionar un motor de corriente continua con una corriente de hasta 43A. Viene con un disipador de aluminio integrado para gestionar la potencia disipada. A diferencia del L298N, este driver controla únicamente un motor. Es especialmente adecuado para aplicaciones en robótica móvil, cintas transportadoras y manipuladores.

Voltaje de alimentación (potencia): 5.5V a 27V DC

Voltaje de control: TTL 3.3V/5V

Capacidad de corriente: Hasta 43A

Corriente sugerida: entre 10 y 15 A, pudiendo llegar hasta 20 A si cuenta con una buena refrigeración.

Salida analógica para medir consumo de corriente (compatible con Arduino)

Frecuencia máxima de PWM: 25 KHz

Consumo de corriente en reposo: 7 µA a 25°C

Protección contra sobrevoltaje

Protección por apagado térmico

Protección por caída de voltaje

Modelo: HW-039

Chip Driver: BTS7960B

Dimensiones: 50 x 50 x 43 mm

Peso: 66 gramos
