GENERADOR DE SEÑALES DE PULSO MKS OSC V1.0 PARA MOTORES PAP

El Generador de Señales de Pulso MKS OSC V1.0 es un módulo práctico y fácil de usar para probar y controlar motores paso a paso sin necesidad de programación. Genera señales PUL, DIR y ENA compatibles con la mayoría de drivers como TB6600, DRV8825 y A4988.

Permite ajustar la velocidad mediante potenciómetro y cambiar el sentido de giro con un botón, siendo ideal para pruebas técnicas, configuración de drivers y mantenimiento de equipos CNC o impresoras 3D.

Tamaño y Color:

Presenta un diseño compacto en color negro, facilitando su integración en diferentes proyectos y configuraciones.

Módulo de Generación de Pulsos:

Proporciona señales de control al motor paso a paso, asegurando un rendimiento óptimo. Requiere un controlador de motor adicional para su funcionamiento.

Configuración Sencilla:

Combinable con un motor paso a paso y una fuente de alimentación DC, lo que permite crear una plataforma de control simple y efectiva.

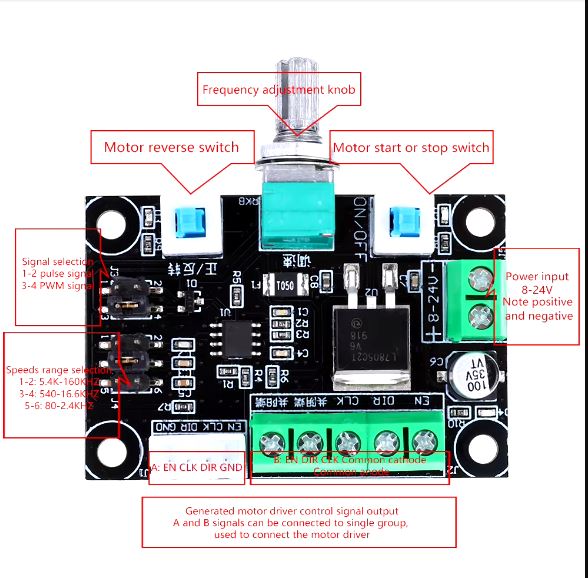

Selección de Frecuencia:

Ofrece tres tipos de señales de baja frecuencia:

Alta Frecuencia: 5.4 KHz – 160 kHz

Media Frecuencia: 540 Hz – 16.6 kHz

Baja Frecuencia: 80 Hz – 2.4 kHz

Esta versatilidad permite al usuario ajustar el controlador según sus necesidades específicas.

Generación de Señales:

Capaz de generar señales de pulso y señales PWM, lo que proporciona flexibilidad en el control del motor.

Frecuencia de Medición:

Incluye terminales para la señal de pulso (PUL) y un cátodo común, lo que simplifica la conexión y la configuración.

Aplicaciones:

Impresoras 3D

Máquinas CNC

Sistemas robóticos
