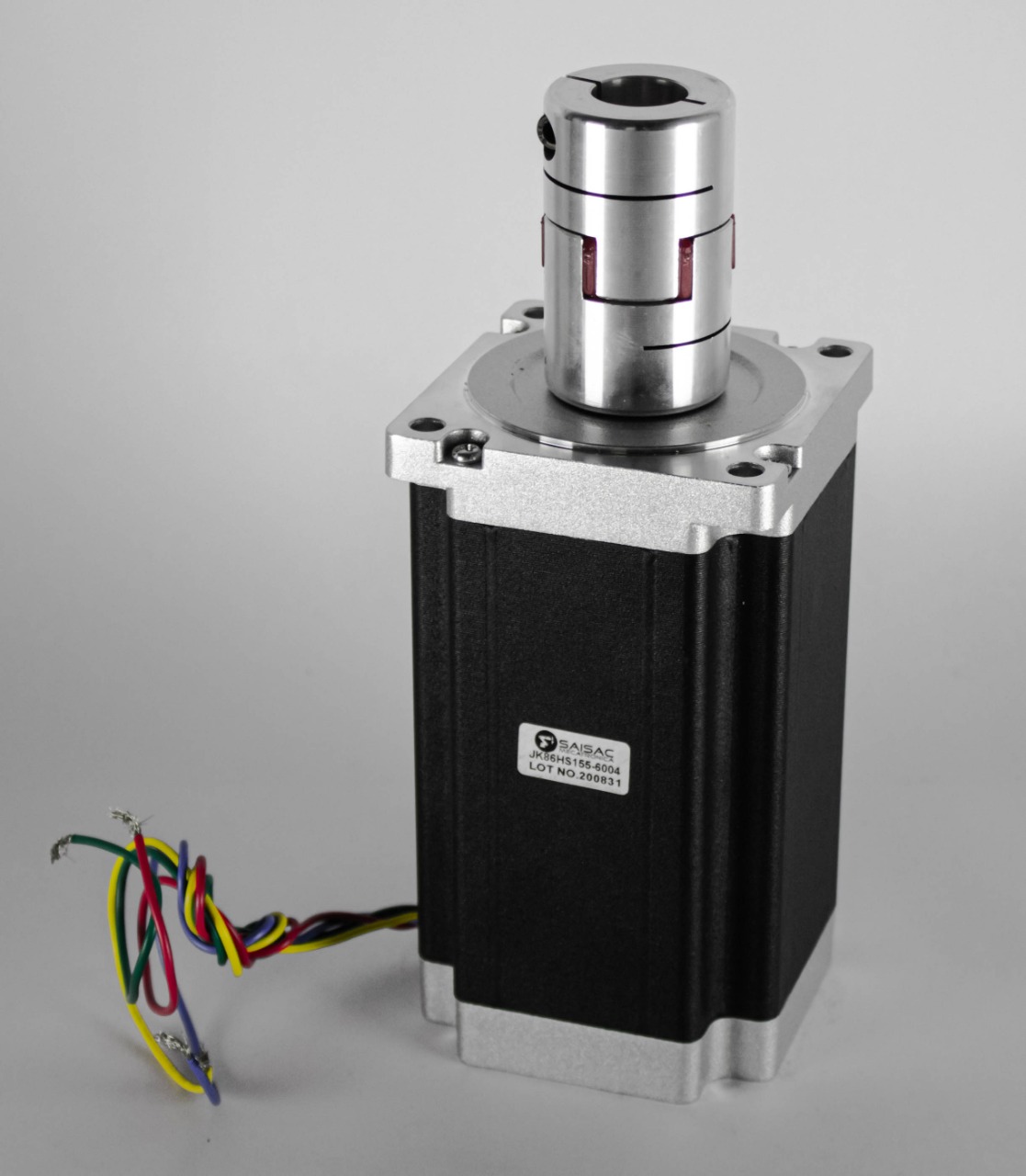

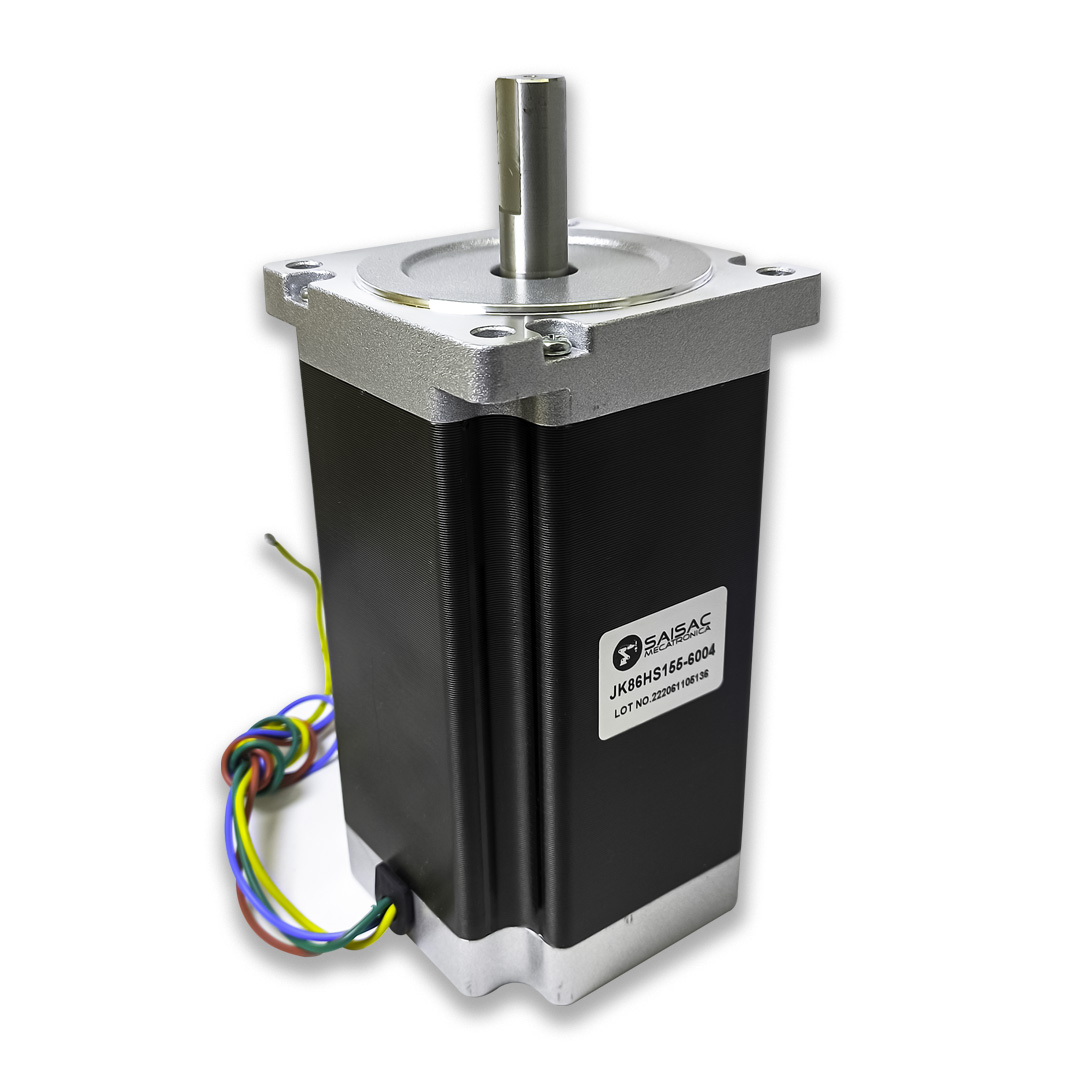

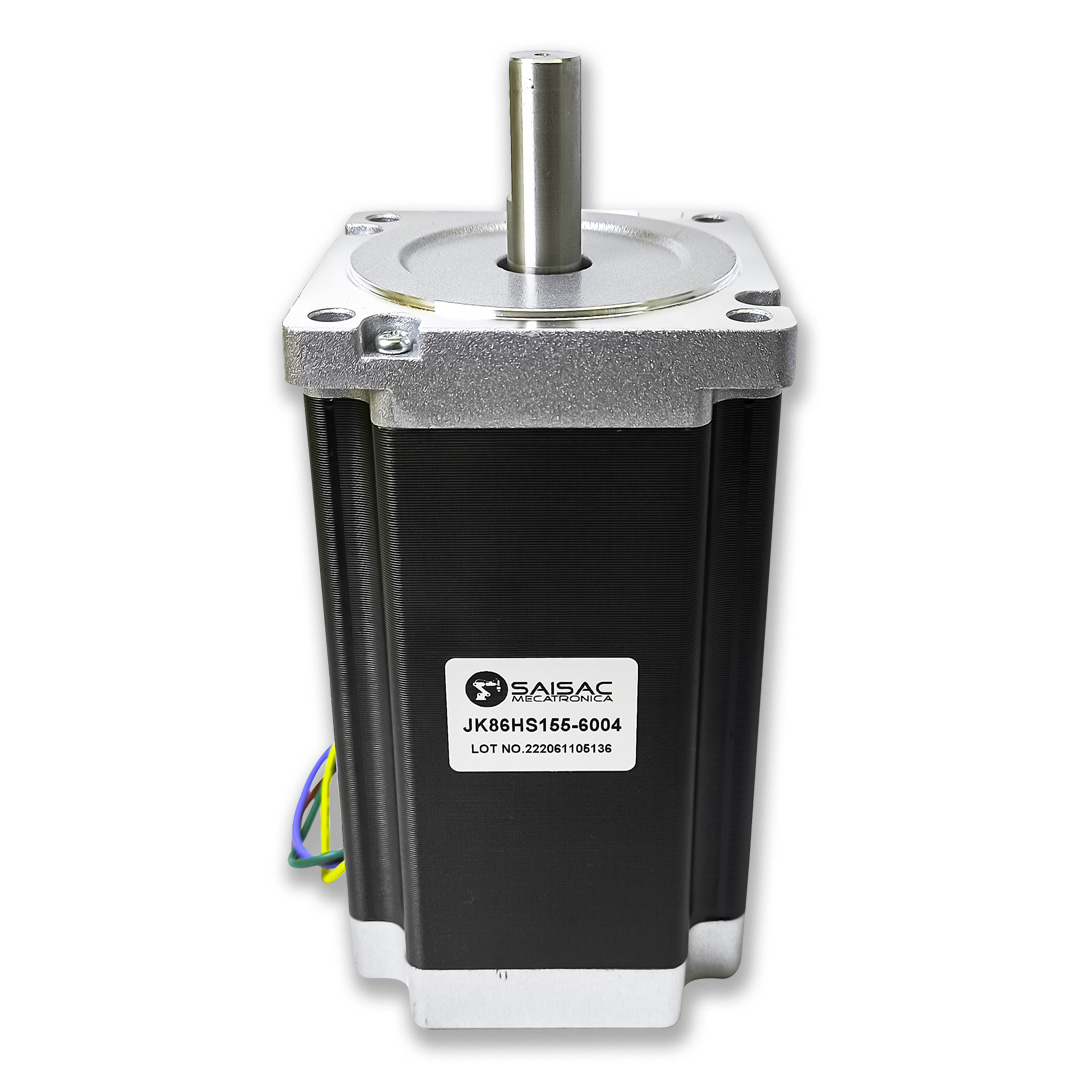

MOTOR PAP NEMA 34 13N.m 6AJK86HS155-6004

El motor paso a paso NEMA 34 JK86HS155-6004 es un motor bipolar de 1.8 grados, ideal para aplicaciones que requieren un alto par de 13 N·m (aproximadamente 132.65 kg·cm) y precisión en el control del movimiento, como máquinas CNC y sistemas automatizados. Con un eje de 14 mm y dimensiones de 86 x 86 mm, es versátil para diversas configuraciones de acoplamiento.

Tipo de Motor: NEMA 34

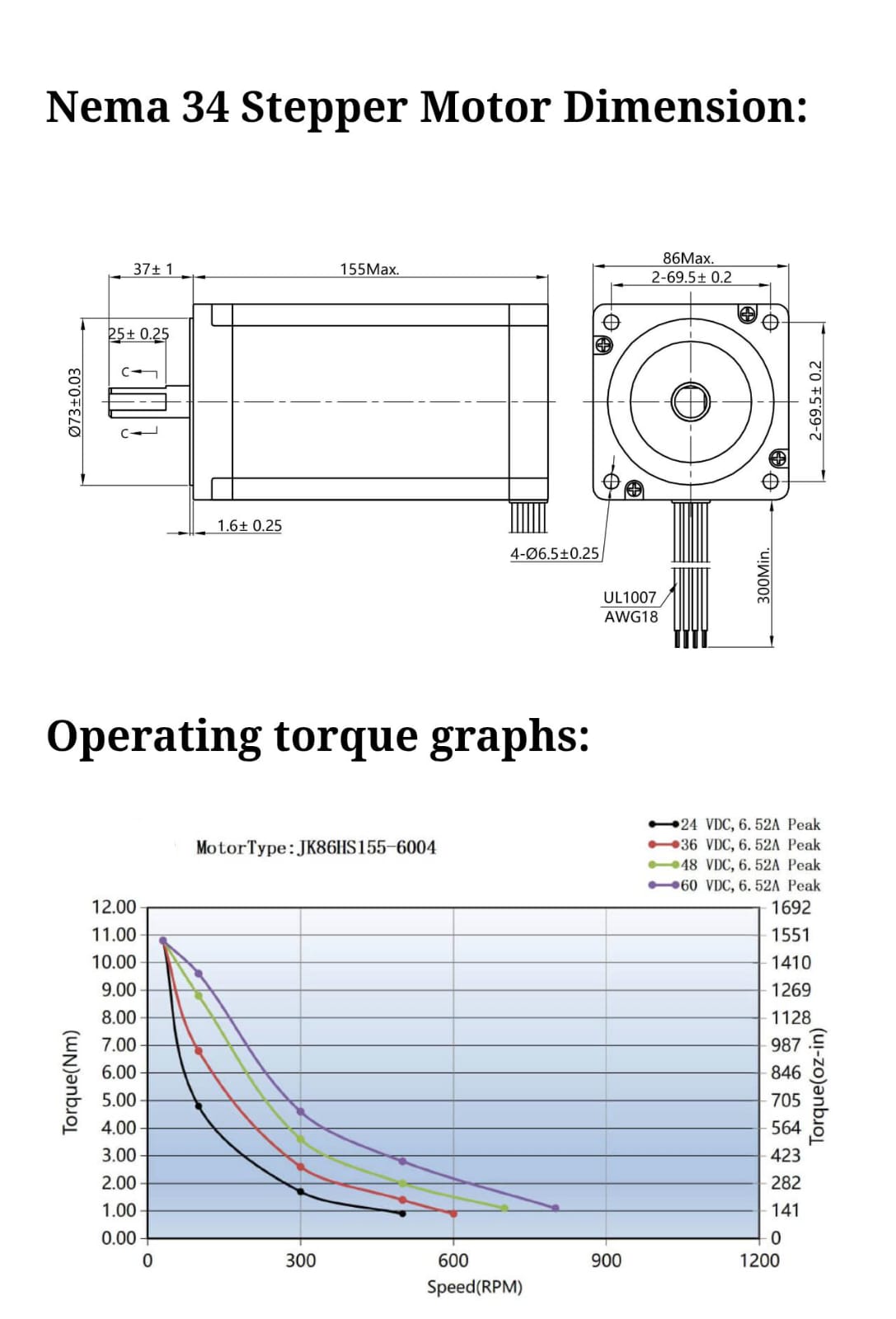

Dimensiones: 86 x 86 mm

Longitud del Motor: 155 mm

Corriente / Fase: 6.0 A

Resistencia / Fase: 0.9 Ω

Inductancia / Fase: 8.0 mH

Par de Retención: 13 N·m (aproximadamente 132.65 kg·cm)

Eje: Diámetro de 14 mm

Número de Conexiones: 4 (bipolar)

Inercia del Rotor: 4.5 kg·cm²

Peso: 5.4 kg

Especificaciones Generales

Ángulo de Paso: 1.8°

Aumento de Temperatura: 80℃ máx.

Temperatura Ambiente: -20℃ ~ +50℃

Resistencia de Aislamiento: 100 MΩ mín., 500 VDC

Rigidez Dieléctrica: 500 VAC durante 1 minuto

Juego Radial del Eje: 0.02 mm máx. (carga de 450 g)

Juego Axial del Eje: 0.08 mm máx. (carga de 450 g)

Fuerza Radial Máxima: 220 N (20 mm desde la brida)

Fuerza Axial Máxima: 60 N

Aplicaciones del Motor Paso a Paso NEMA 42 JK110HS150-6504

Impresoras 3D

Máquinas CNC

Robótica

Equipos Médicos

Maquinaria Textil

Automatización Industrial

Dispositivos de Escaneo y Grabado Láser

Equipos de Iluminación
