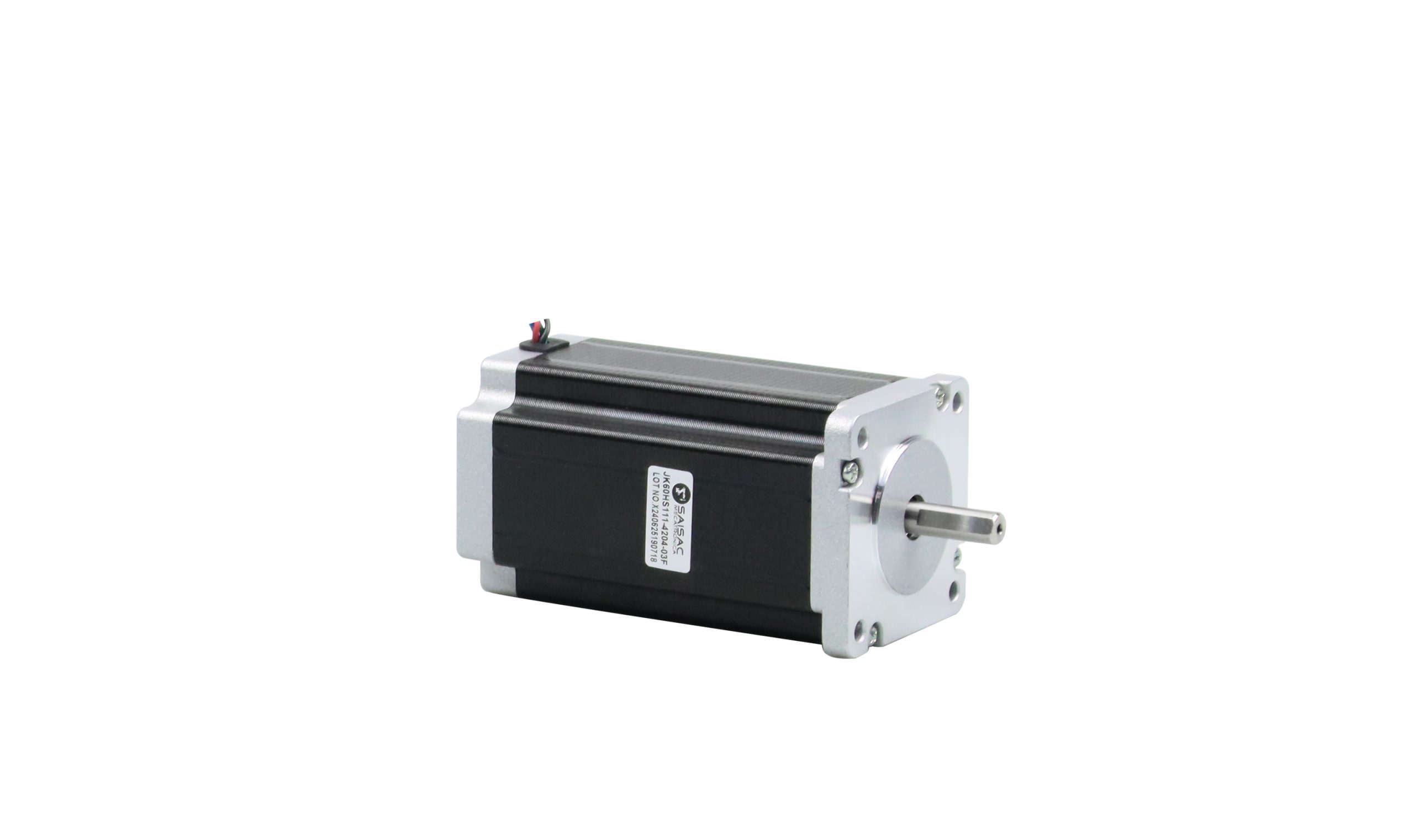

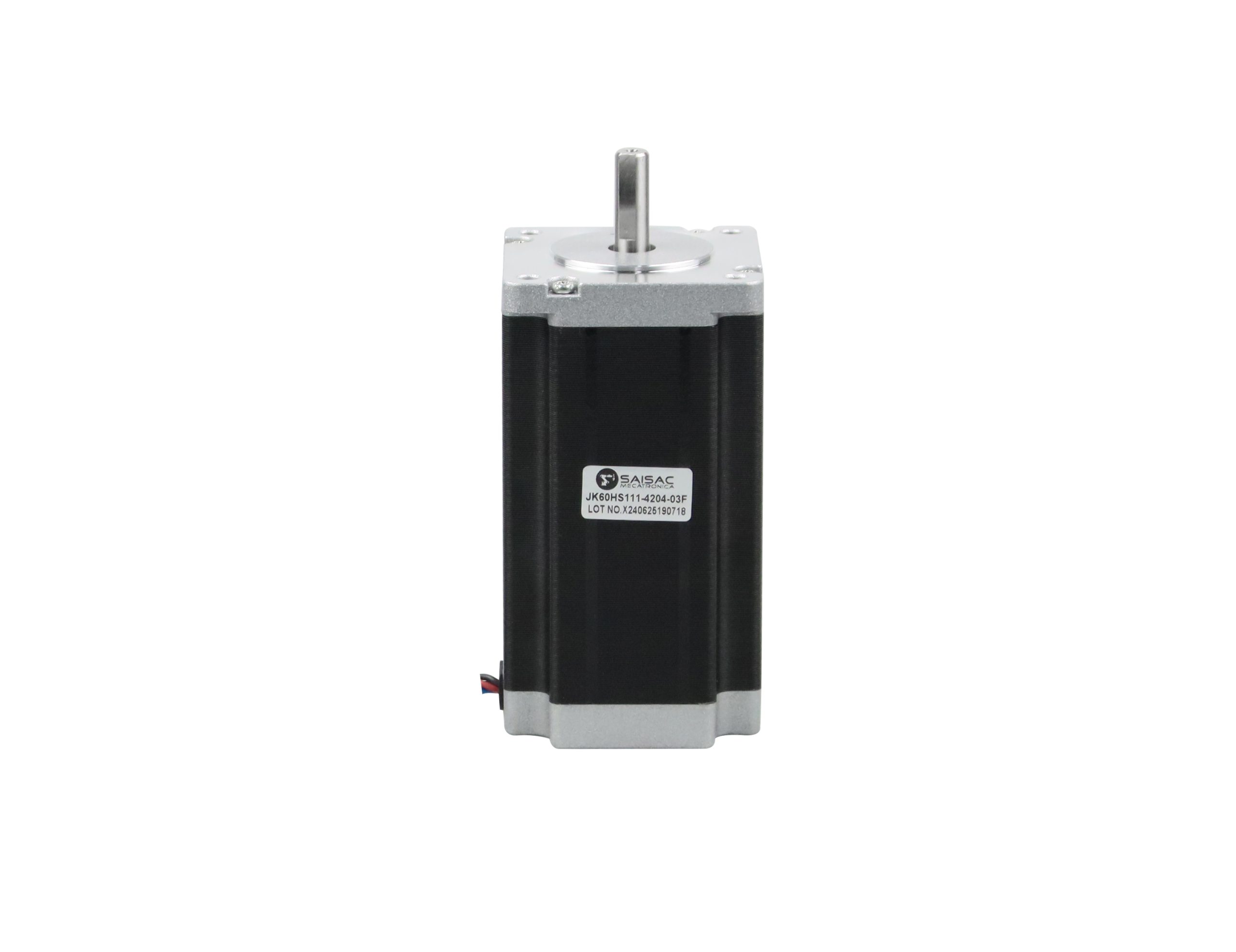

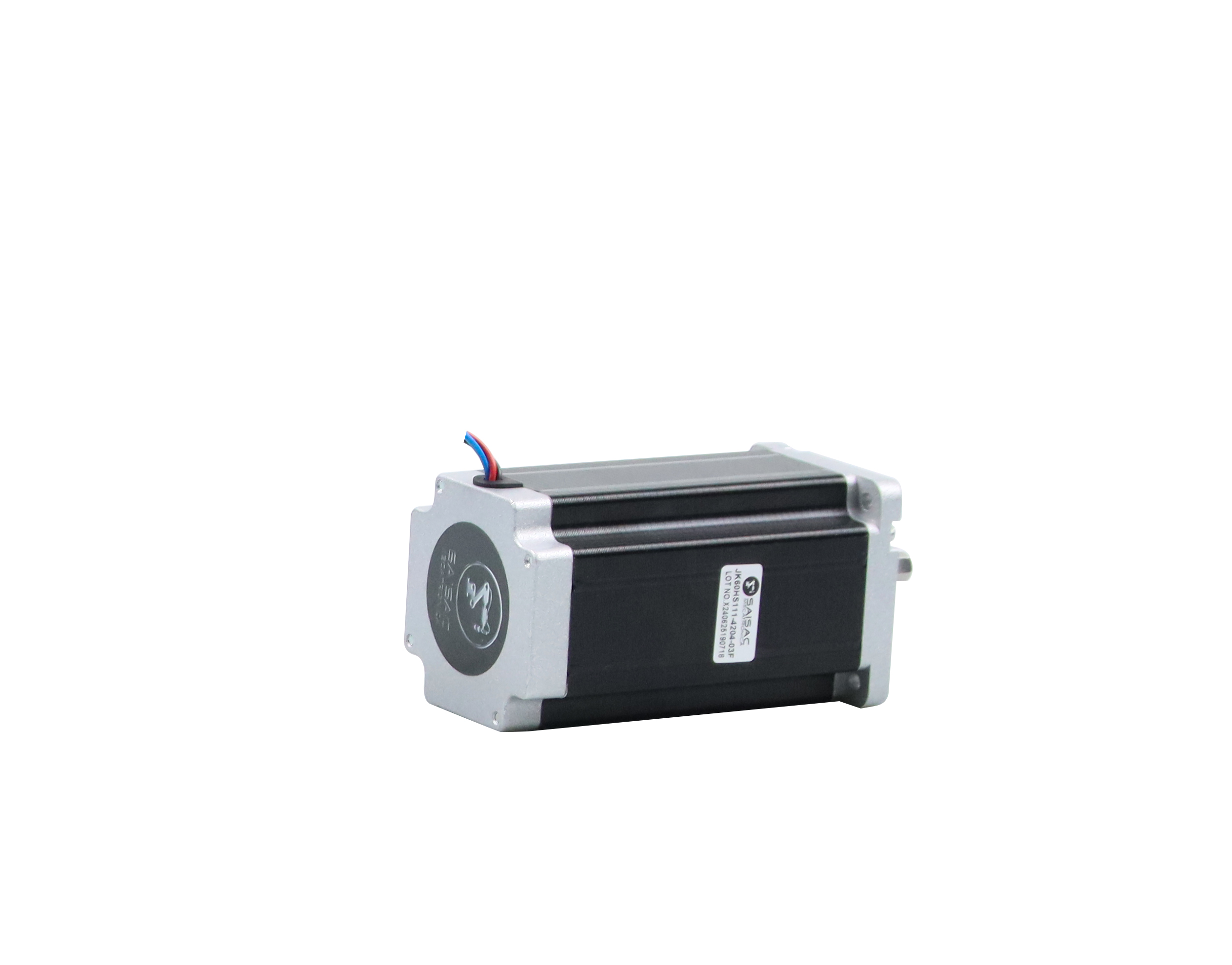

MOTOR PAP NEMA 24 4.12NM JK60HS111-4204-03F

El motor paso a paso NEMA 24 JK60HS111 es un motor bipolar de 1.8 grados, diseñado para aplicaciones que requieren alto par y precisión en el control del movimiento, como máquinas CNC y robótica. Con un eje de 8 mm y dimensiones de 60 x 60 mm, es ideal para diversas configuraciones de acoplamiento.

Tipo de Motor: NEMA 24

Ángulo de Paso: 1.8°

Dimensiones: 60 x 60 mm

Longitud del Motor: 111 mm

Corriente / Fase: 4.2A

Resistencia / Fase: 0.85 Ω

Inductancia / Fase: 3.7 mH

Par de Retención: 4.12N·m (aproximadamente 42 kg·cm)

Eje: Diámetro de 8 mm

Número de Conexiones: 4 (Bipolar)

Inercia del Rotor: 1120 g·cm²

Peso: 1.9 kg

Especificaciones Generales

Aumento de Temperatura: 80℃ máx.

Temperatura Ambiente: -20℃ ~ +50℃

Resistencia de Aislamiento: 100 MΩ mín., 500 VDC

Rigidez Dieléctrica: 500 VAC durante 1 minuto

Juego Radial del Eje: 0.02 mm máx. (carga de 450 g)

Juego Axial del Eje: 0.08 mm máx. (carga de 450 g)

Fuerza Radial Máxima: 75 N (20 mm desde la brida)

Fuerza Axial Máxima: 15 N

Aplicaciones del Motor Paso a Paso NEMA 24

Impresoras 3D

Máquinas CNC

Robótica

Equipos Médicos

Maquinaria Textil

Automatización Industrial

Dispositivos de Escaneo y Grabado Láser

Equipos de Iluminación
