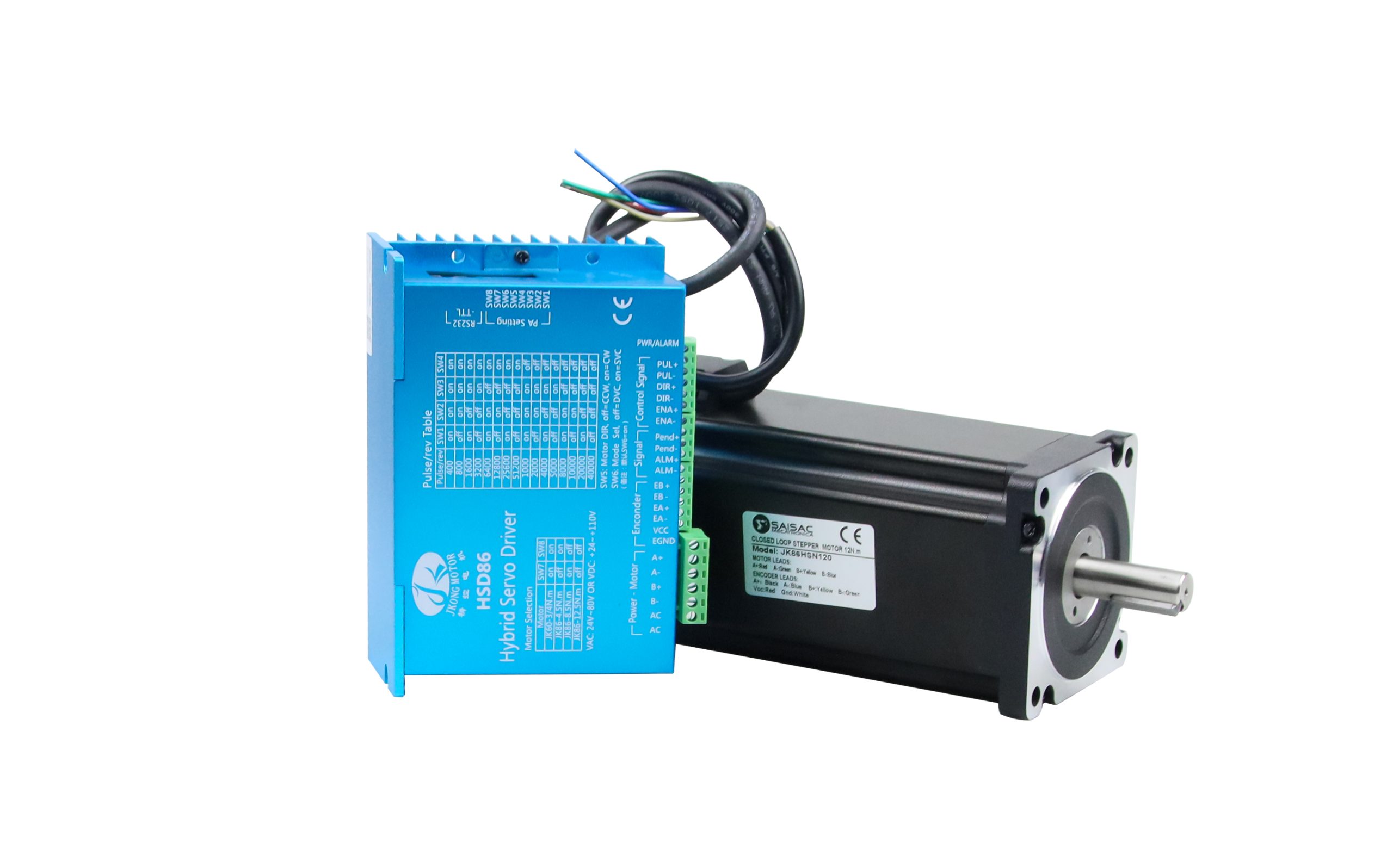

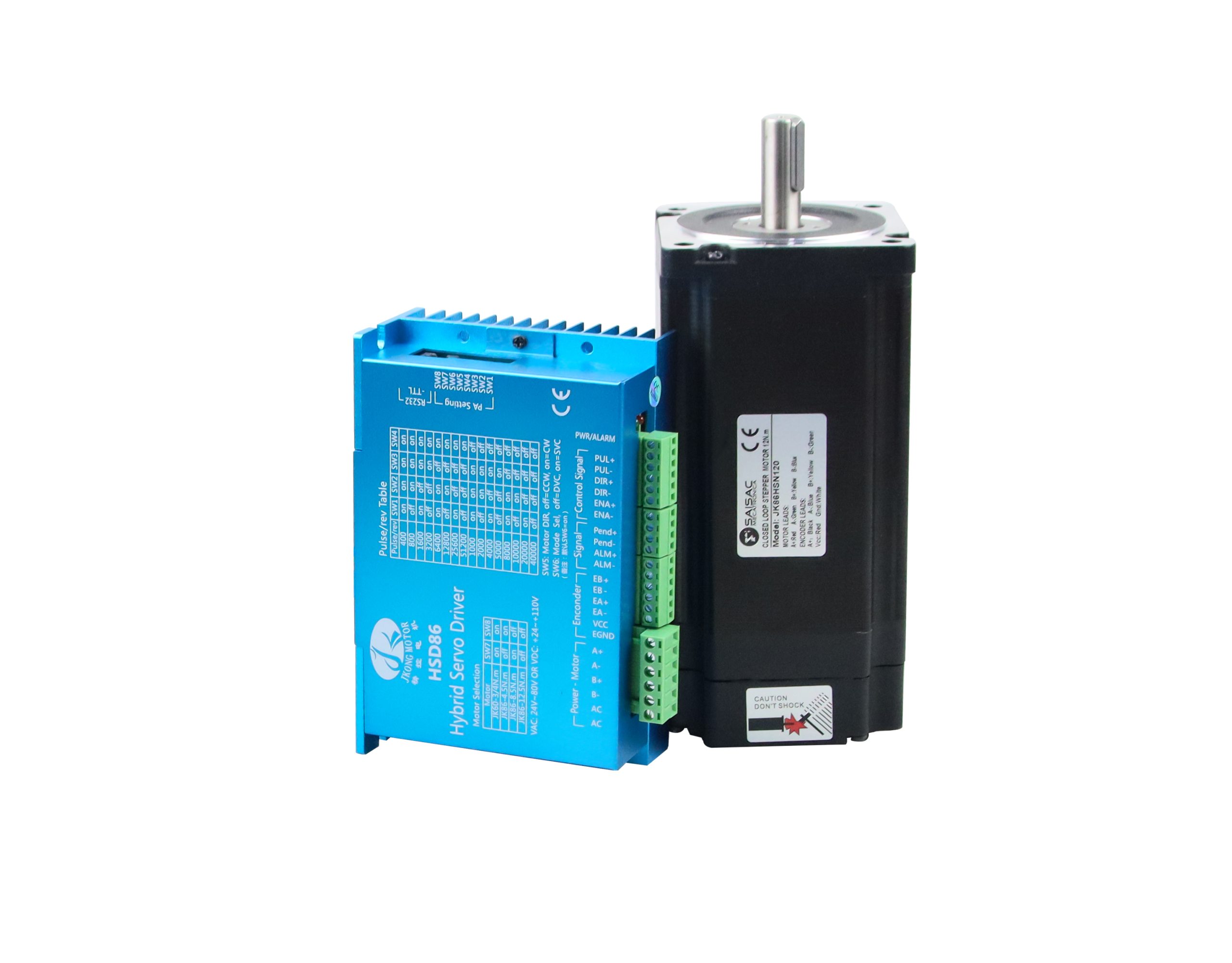

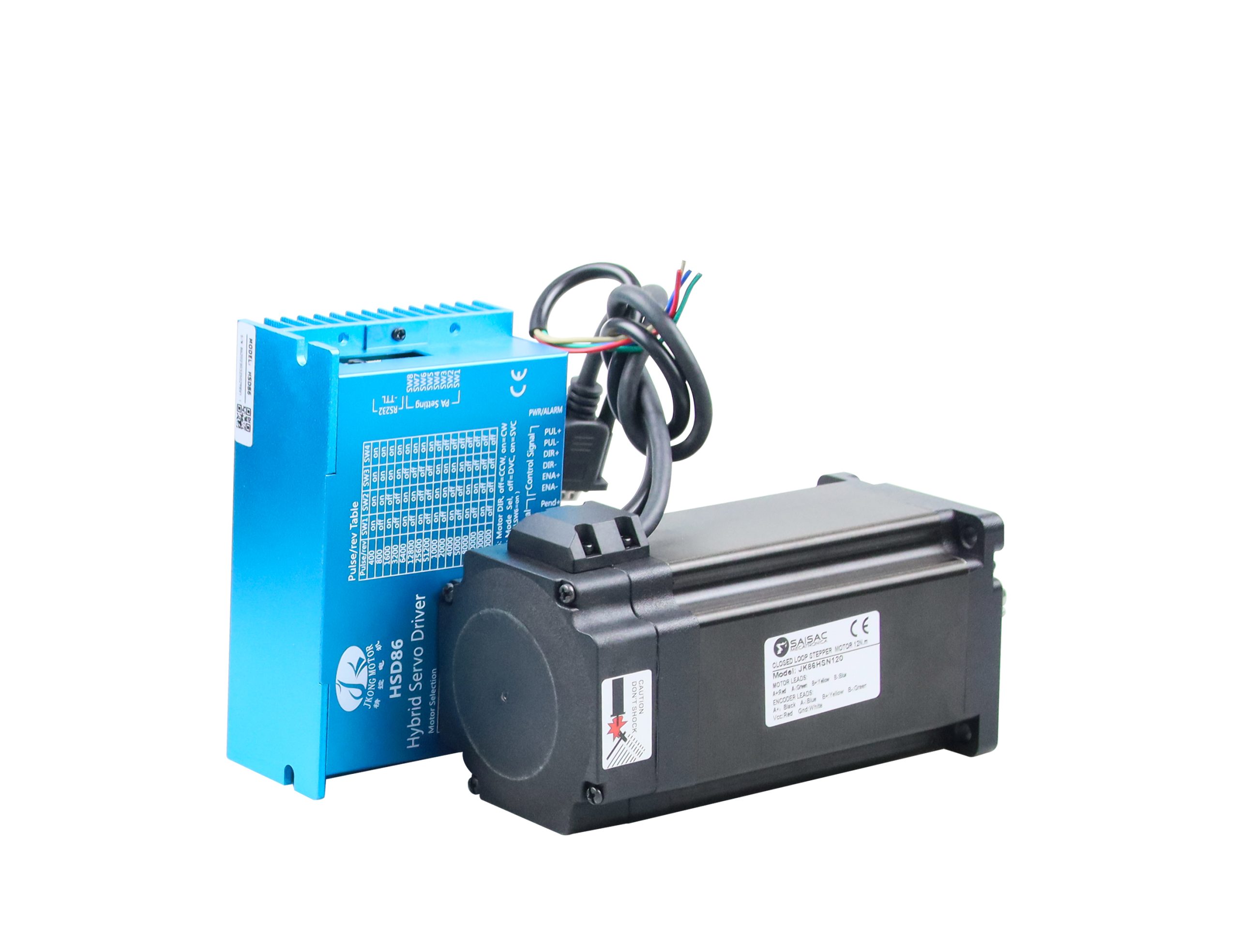

SERVOMOTOR NEMA 34 LAZO CERRADO DE 12Nm + DRIVER HSD86

El Motor Paso a Paso lazo Cerrado NEMA 34 JK86HSN120 es una solución avanzada de alto rendimiento, ideal para aplicaciones que requieren alta precisión, torque y fiabilidad. Este motor híbrido de 1.8° de paso es perfecto para una variedad de sistemas automatizados, como impresoras 3D, maquinaria textil, equipos médicos y mucho más. Con su diseño cerrado, ofrece un control preciso y estabilidad, minimizando el riesgo de pérdida de pasos y mejorando la eficiencia en aplicaciones exigentes.

Especificación general:

Ángulo de Paso: 1.8° por paso

Temperatura de Aumento: Máximo 80°C

Temperatura Ambiente: -20°C a +50°C

Resistencia de Aislamiento: 100 MΩ mínimo a 500VDC

Resistencia Dielectrica: 500VAC durante 1 minuto

Juego Radial del Eje: 0.02 mm máximo (carga de 450g)

Juego Axial del Eje: 0.08 mm máximo (carga de 450g)

Fuerza Radial Máxima: 220N (20 mm desde el flanco)

Fuerza Axial Máxima: 60N

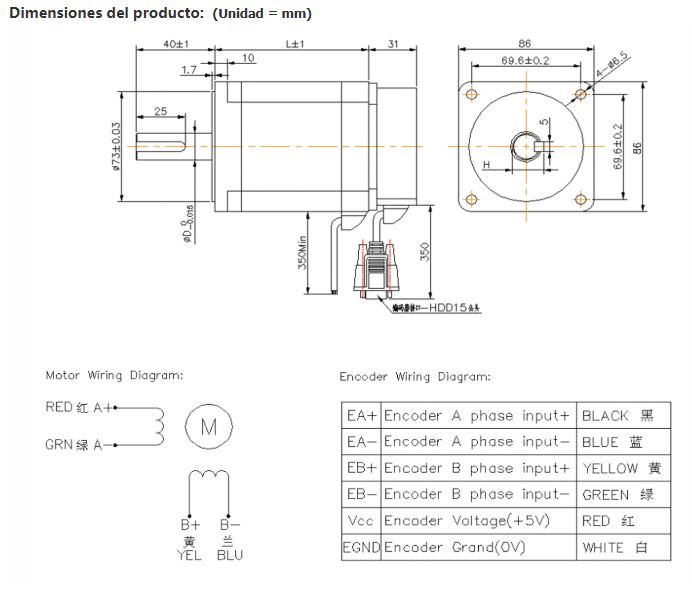

Especificaciones:

Ángulo de Paso: 1.8°

Longitud del Motor (mm): 155

Corriente por Fase (A): 6

Resistencia por Fase (Ω): 0.44

Inductancia por Fase (mH): 3.8

Par de Retención (N.m): 12

Número de Hilos: 4

Par de Detención (Kg.cm): 3.6

Inercia del Rotor (g.cm²): 3.6

Peso (Kg): 5.9

Diámetro del Eje: 14 mm

Velocidad Máxima: 1000 rpm

Este motor es ideal para una amplia gama de aplicaciones industriales y de automatización, como:

Impresoras 3D: Para control preciso de los movimientos de los ejes.

Equipos de Monitoreo: En sistemas de seguimiento y posicionamiento.

Maquinaria Médica: En aplicaciones que requieren alta precisión y fiabilidad.

Maquinaria Textil y de Embalaje: Para aplicaciones que exigen movimientos rápidos y precisos.

Sistemas de Iluminación: En aplicaciones de control de iluminación y movimiento.

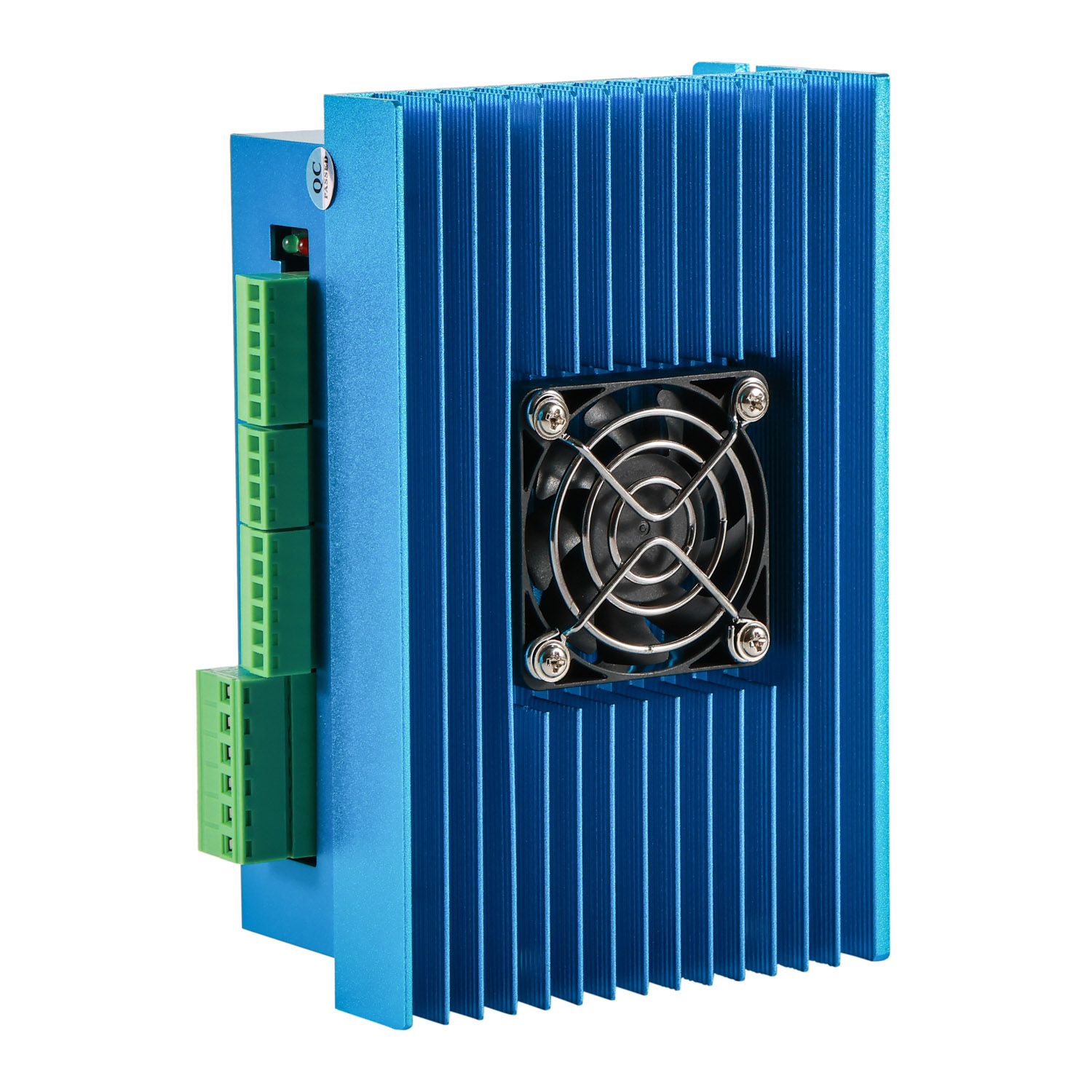

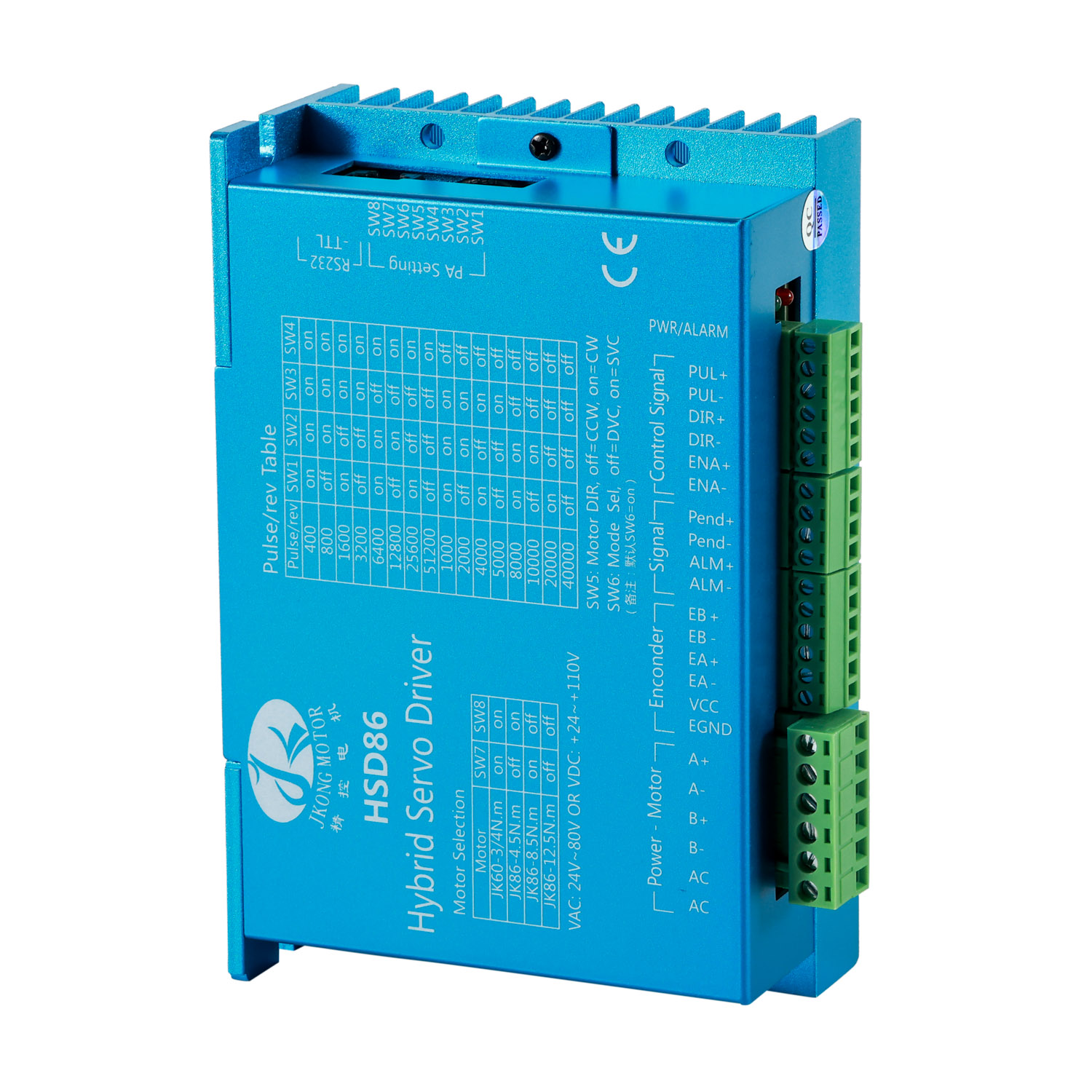

DRIVER HSD86

El driver para motor paso a paso cerrado NEMA 34 es una solución avanzada diseñada para ofrecer un control preciso y eficiente de motores paso a paso híbridos. Ideal para aplicaciones industriales que requieren alta precisión y fiabilidad, este driver se destaca por su tecnología de retroalimentación cerrada, lo que permite un rendimiento superior, mayor estabilidad y menor riesgo de pérdida de pasos.

Este driver es compatible con motores NEMA 34 de alto torque (como los modelos de 8.5Nm y 12Nm), y es perfecto para sistemas automatizados, maquinaria CNC, robótica, impresoras 3D, y otras aplicaciones que demandan un control de movimiento preciso.

Características Principales

Tecnología de Lazo Cerrado (Closed-Loop): Gracias a la retroalimentación constante del motor, el driver ajusta automáticamente la corriente y la velocidad para evitar la pérdida de pasos, garantizando un rendimiento constante y fiable incluso a altas velocidades y bajo cargas pesadas.

Alta Precisión y Estabilidad: El driver asegura un control preciso de la velocidad, torque y posición del motor, lo que es esencial para aplicaciones de alta precisión como máquinas CNC, robots industriales y impresoras 3D.

Protección Avanzada: El driver está diseñado con múltiples protecciones integradas, incluyendo sobrecorriente, sobrecarga, cortocircuito y sobrecalentamiento, lo que asegura una operación segura y prolonga la vida útil tanto del motor como del propio driver.

Reducción de Ruido y Vibraciones: Gracias al control de la corriente y la velocidad, este driver ayuda a reducir el ruido y las vibraciones, proporcionando un funcionamiento más suave y silencioso, ideal para entornos sensibles al ruido.

Eficiencia Energética: El sistema de control inteligente ajusta automáticamente la corriente según la carga y la velocidad, lo que optimiza el consumo de energía y mejora la eficiencia operativa de todo el sistema.

Fácil Configuración: Con opciones de ajuste para corriente, velocidad y otros parámetros clave, este driver es fácil de configurar y adaptar a las necesidades específicas de cada aplicación. Muchos modelos cuentan con indicadores LED o pantallas de diagnóstico para facilitar el monitoreo en tiempo real.

Especificaciones Técnicas

Voltaje de Alimentación AC : 24V – 80V AC, 0 VDC: 24- 110V

Corriente de Salida: 6A

Protecciones: Sobrecorriente, sobrecalentamiento, cortocircuito, pérdida de fase

Modo de Control: Lazo Cerrado (Closed-Loop)

Comunicaciones: RS-485 / Modbus (dependiendo del modelo)

Temperatura de Operación: -20°C a +50°C

Compatibilidad: Motores NEMA 34, motores híbridos paso a paso

Frecuencia de Pulso: 20 kHz – 100 kHz
