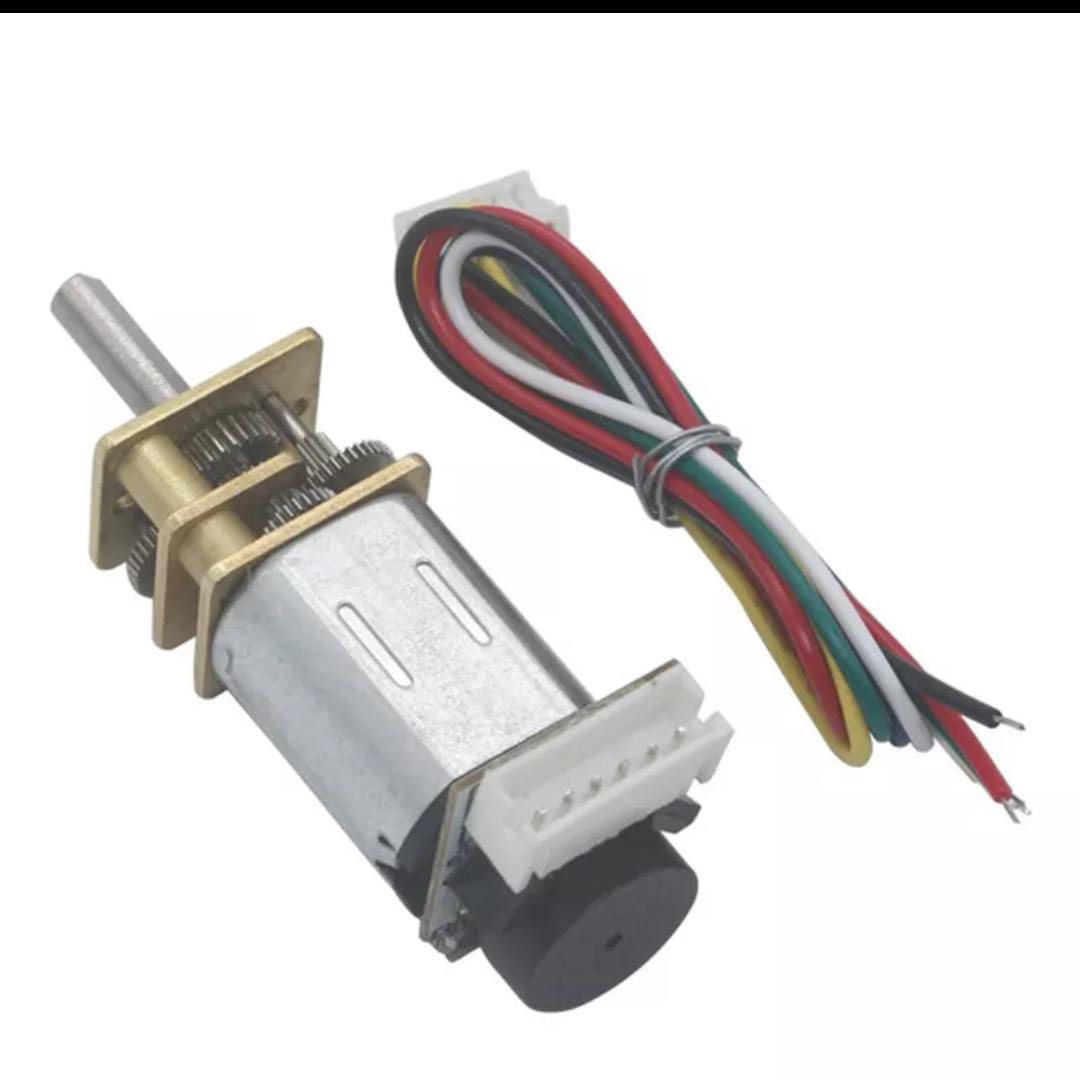

MOTOR N20 CON ENCODER 1000 RPM – 12V

Voltaje de alimentación: 12VDC

Corriente: 0.03A (sin carga) – 0.09A (carga nominal) – 0.7A (carga máxima)

Torque: 1.8kg

Velocidad: 1000RPM

Diámetro de eje: 3mm

ENCODER:

Método de cableado del codificador:

Rojo → potencia del motor + (Intercambio puede controlar el motor positivo y negativo)

Negro → potencia codificada + (no puede equivocarse con niveles positivos y negativos 3,3-5V)

Amarillo → retroalimentación de señal (7 señales por giro)

Verde → retroalimentación de señal (7 señales por giro)

Azul → Fuente de alimentación del codificador-(positivo o negativo no puede estar mal 3,3-5V)

Blanco → Fuente de alimentación del motor-(La transposición puede controlar el motor hacia adelante y hacia atrás)
